摘要
在本應用案例中，選用了常規的1/4波長堆棧作為初始結構。首先通過手動調整低折射率層和高折射率層的厚度，獲得截止位置和帶寬均符合要求的高反射區；隨后進一步優化膜層厚度，設計出一種負濾光片，其截止范圍為600–700 nm，通帶覆蓋400–590 nm和710–1000 nm。
應用場景

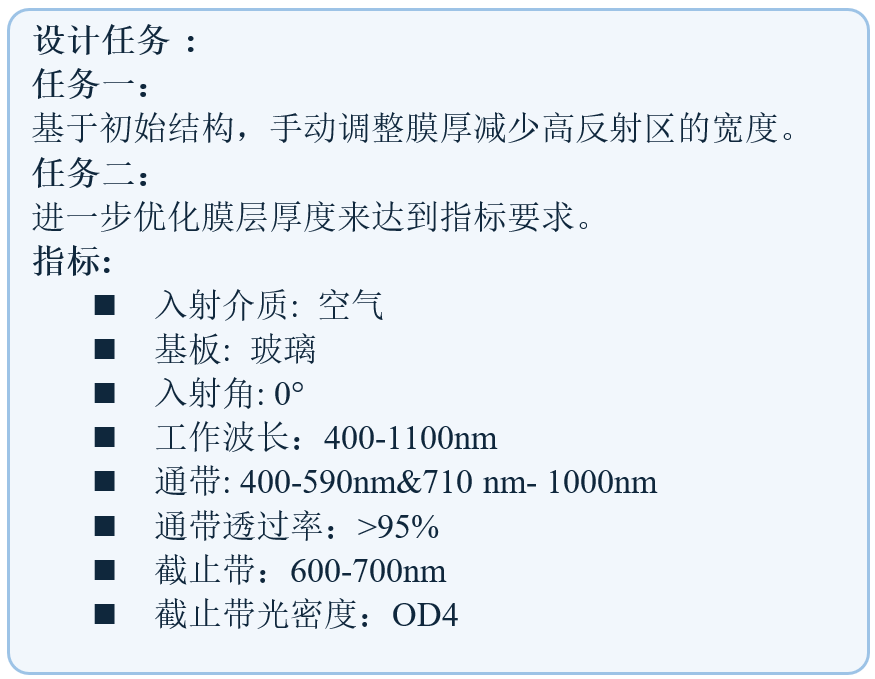

通過手動調整初始結構并優化層厚度，目標是在0°入射時，600-700 nm截止，平均光密度>4。400-590 nm和710-1000 nm透過，平均透射率>95%。
設計結果

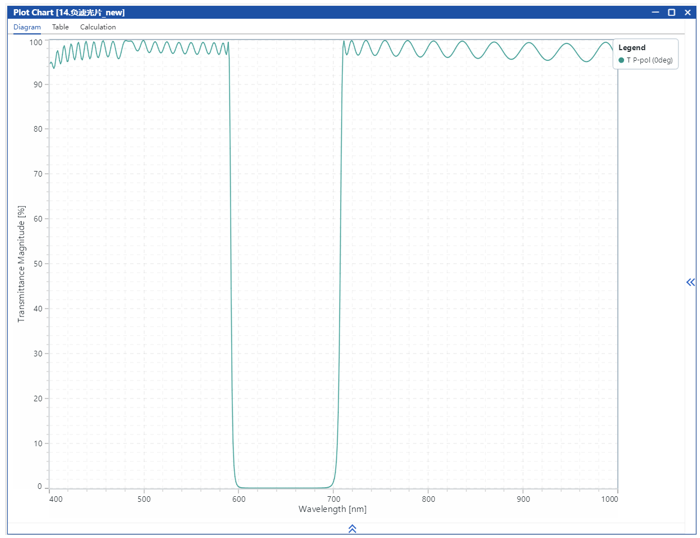

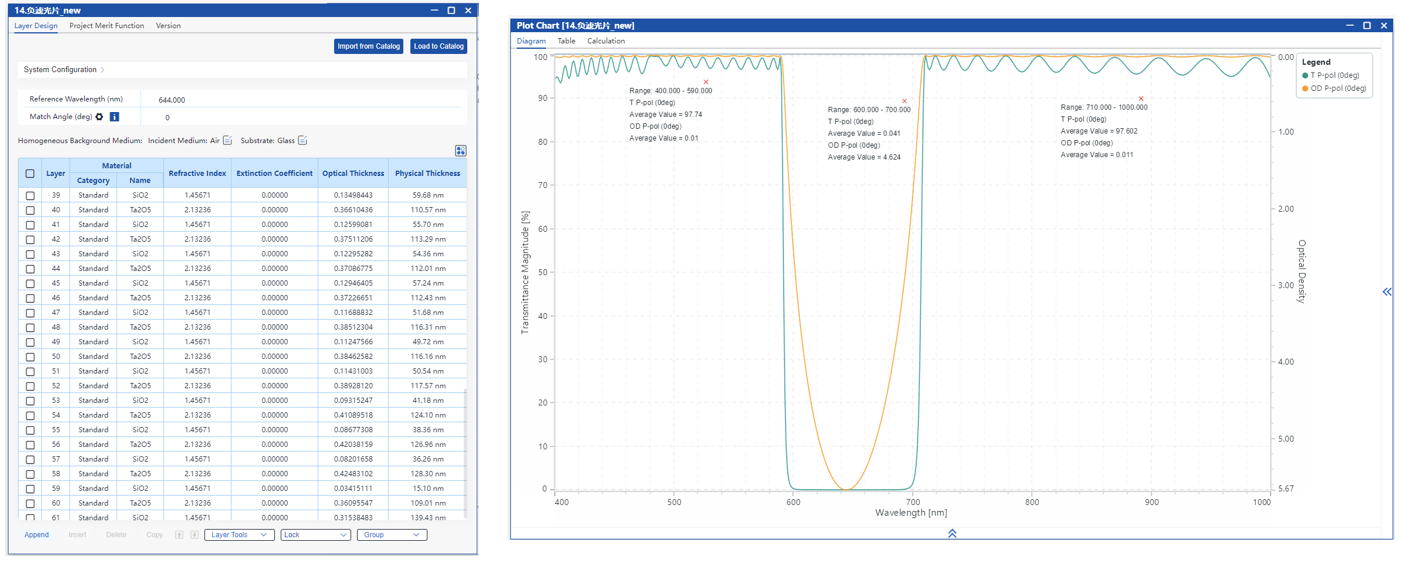

設計結果如圖所示，在0°入射時，滿足設計要求。
設計流程

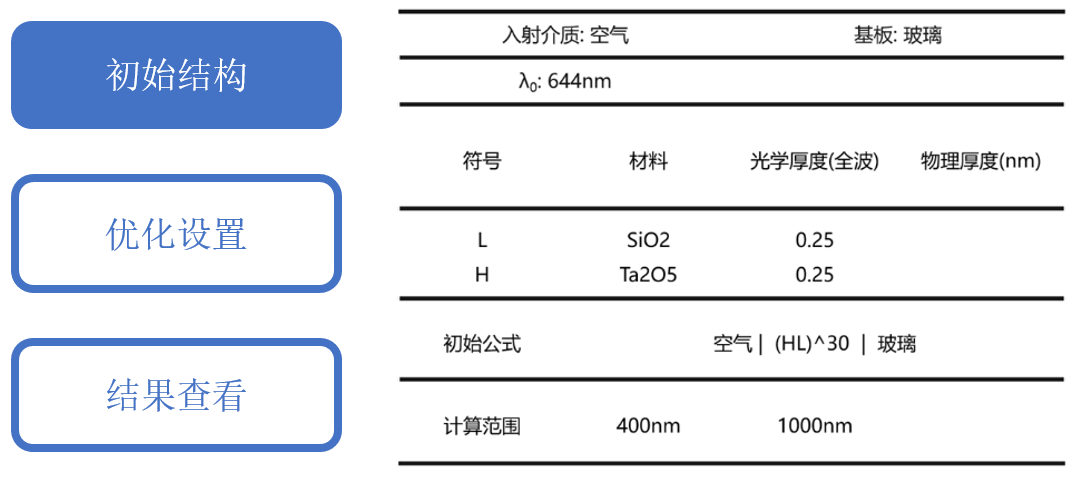

初始結構是1/4波長堆棧: (LH)^30 L

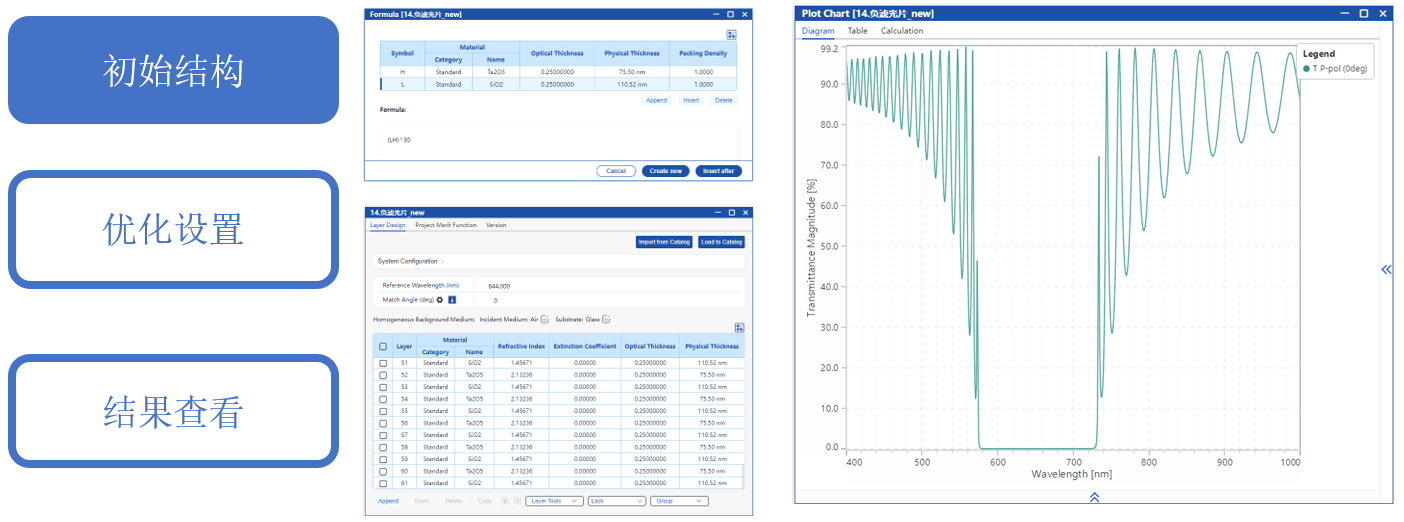

使用公式工具構建了上述膜系作為基礎結構，右圖展示了其在400-1000 nm內0°入射時的光譜�？梢钥闯龃藭r在的高反射區間相比指標較寬且透射波段有很多的波紋。
關于公式工具的更多信息: Tutorial: Formula Tool

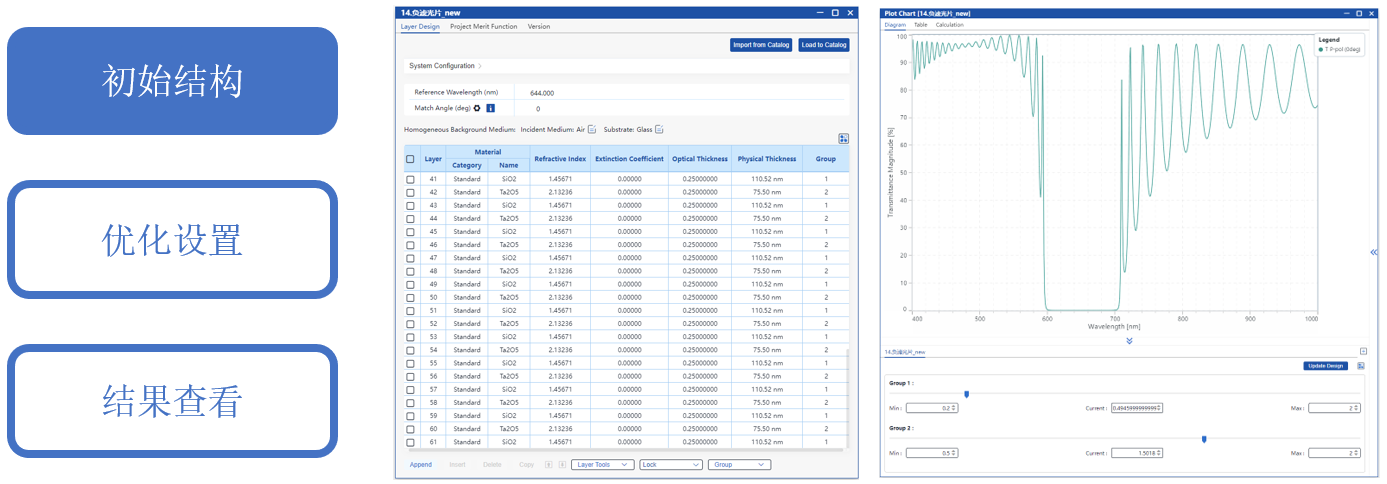

通過逐漸減小四分之一堆棧中低折射率層的厚度、同時相應增加高折射率層的厚度，可以有效減小高反射區的寬度。在軟件中，將所有低折射率膜層被設定為一組，高折射率膜層設定為另一組。用戶可在光譜圖中通過調整這兩組的厚度系數，實現低折射率膜層整體減小、高折射率膜層整體增大，從而使截止帶的位置和寬度更接近目標指標。

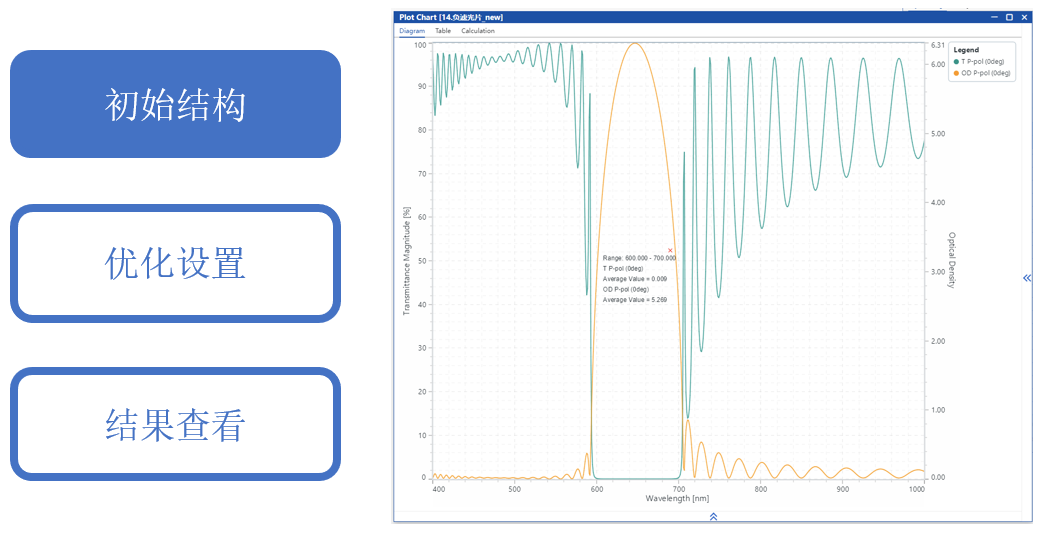

調整后的膜系光譜如圖所示，截止區的平均光密度已大于4，滿足設計要求。但通帶部分仍存在較多波紋，可通過優化功能進一步改善。

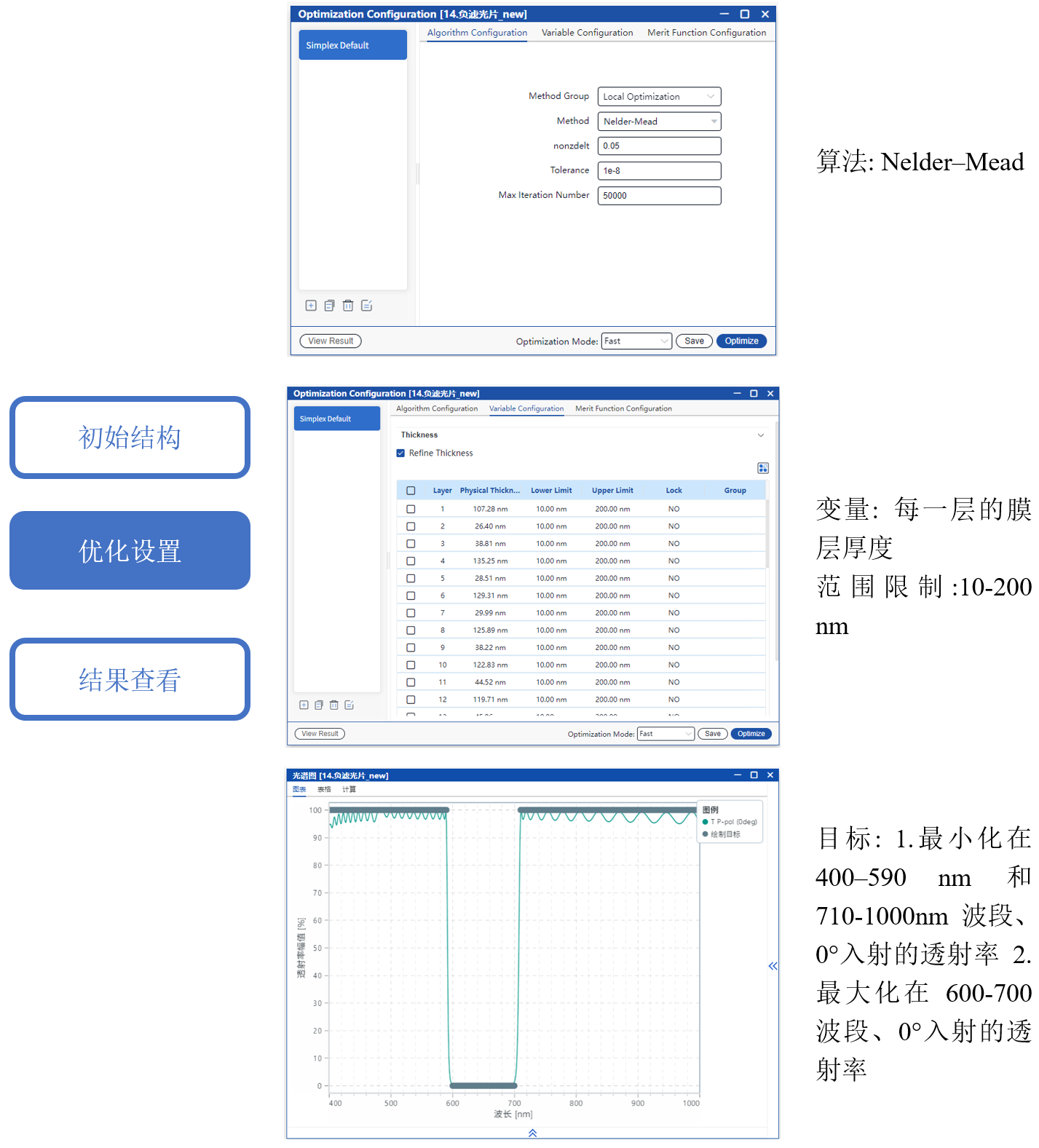

采用 Nelder-Mead 算法對各層厚度進行優化，目標是最大化通帶透射率同事最小化截止帶透射率。
關于優化的更多信息: Tutorial: Optimization Workflow

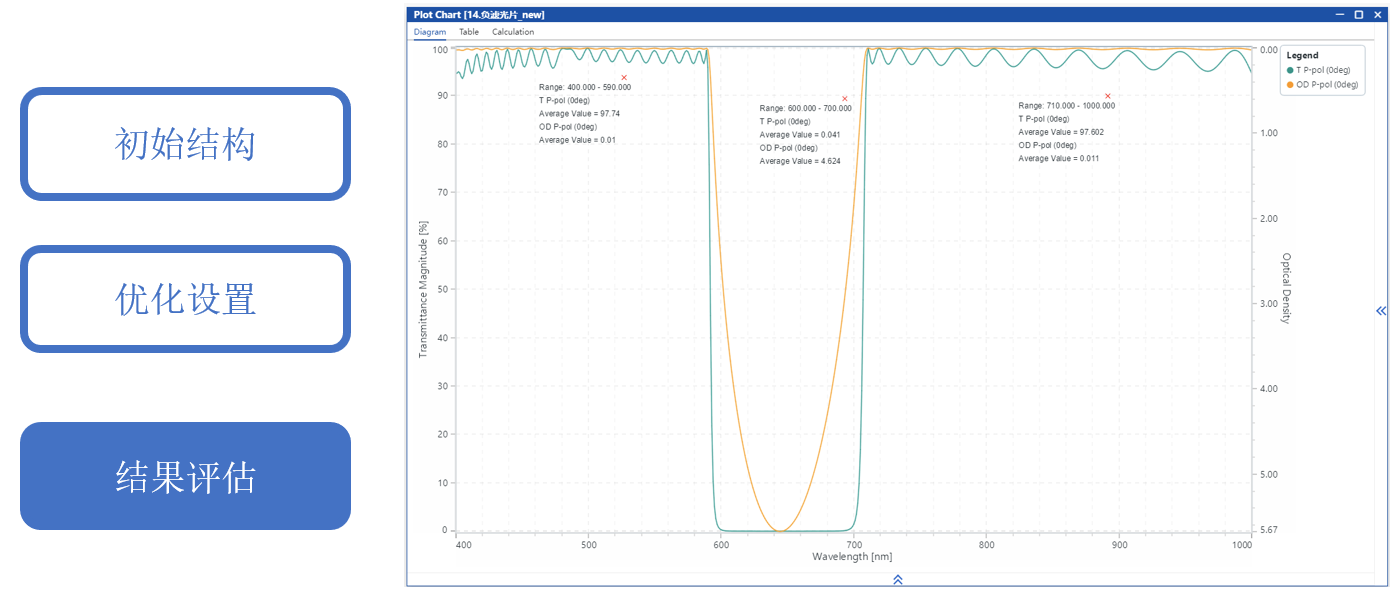

優化后，通帶和截止帶均已滿足設計指標。
|
