VirtualLab Unity應用：紫外帶通濾光膜

摘要

240–280 nm 波段的紫外輻射由于大氣強烈吸收，難以到達地表，因此在該波段內工作的光電器件具備極低的背景噪聲，相較于紅外探測技術，日盲紫外探測在環境適應性和抗干擾方面具有顯著優勢。

在本應用案例中，我們設計了一種適用于日盲紫外探測器的濾光膜。以長波通與短波通濾光膜組合為初始結構，通過優化膜層厚度，成功實現了在 240–280 nm 波段內具有高透過率、兩側波段具備高截止特性的紫外帶通濾光膜。

應用場景

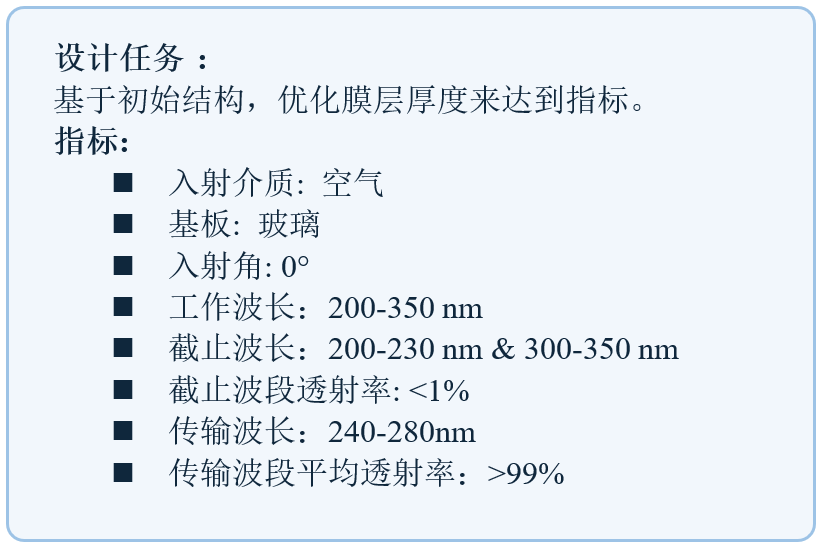

通過優化初始結構的膜層厚度，目標是設計一款在 0° 入射條件下，240–280 nm 波段平均透射率大于 99%，并在 200–230 nm 與 300–350 nm 波段實現平均透射率低于 1% 的紫外帶通濾光膜。

設計結果

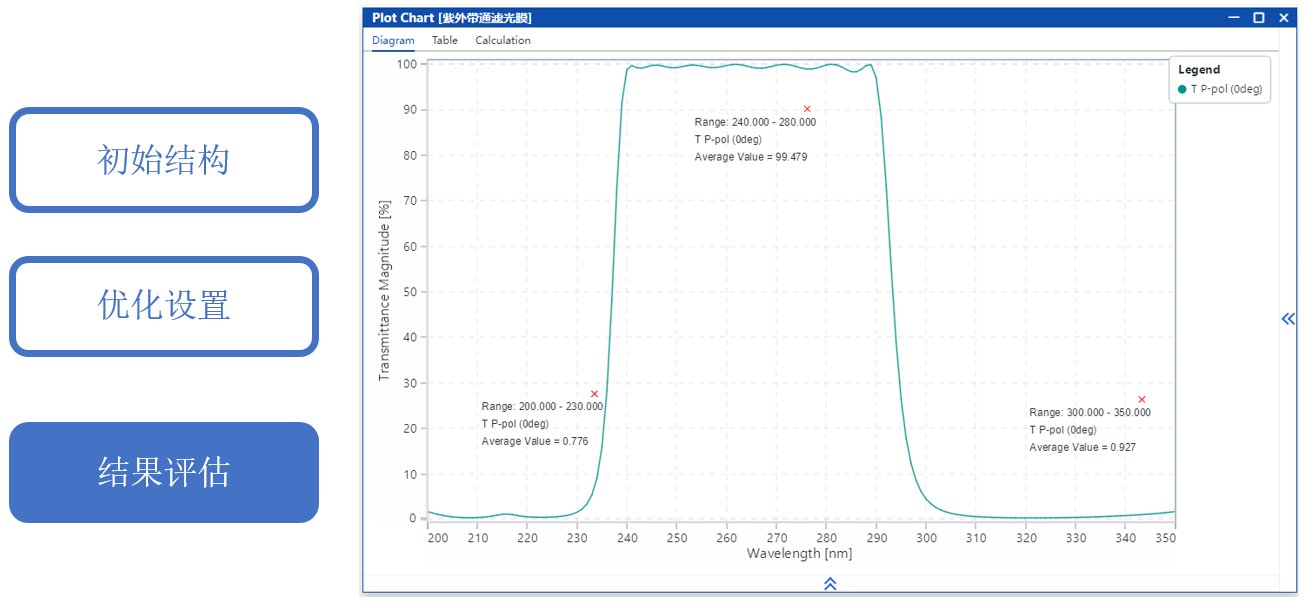

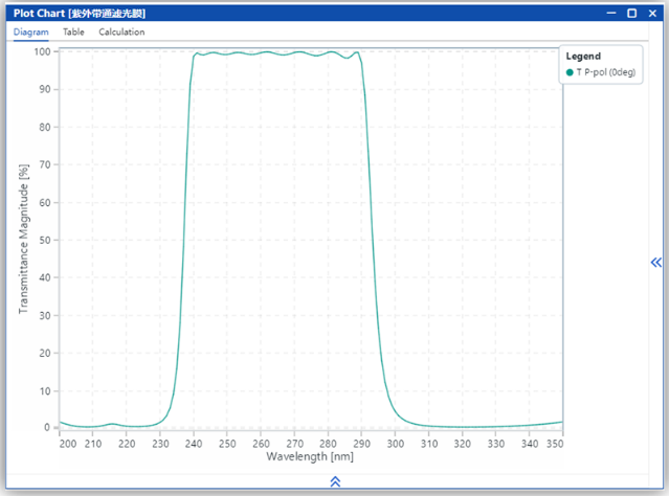

設計結果如圖所示，當前指標已滿足設計要求。



設計流程

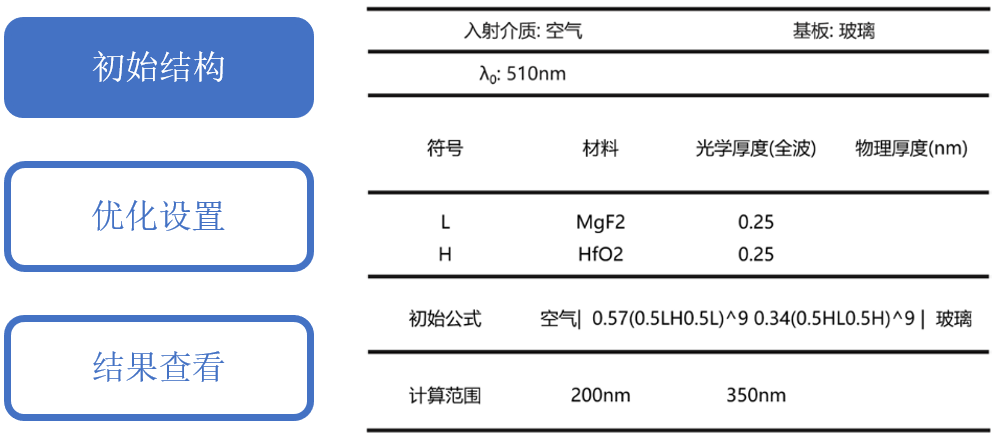

初始結構為長短波通組合

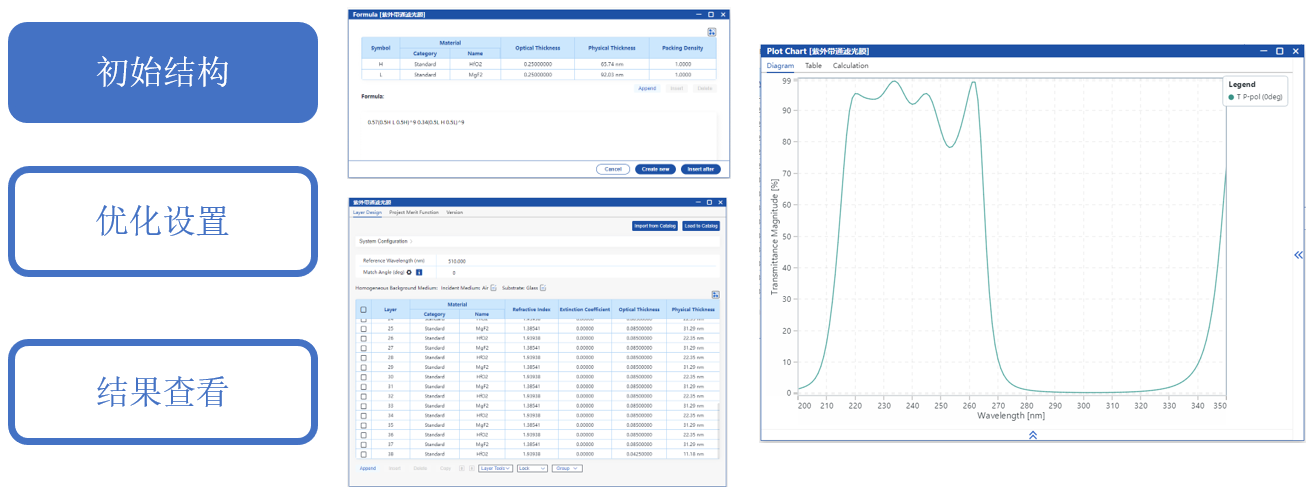

使用公式工具構建了上述膜系作為基礎結構，右圖展示了其在200-350 nm內0°入射時的光譜�？梢钥闯龃藭r并未達標。

關于公式工具的更多信息:  Tutorial: Formula Tool

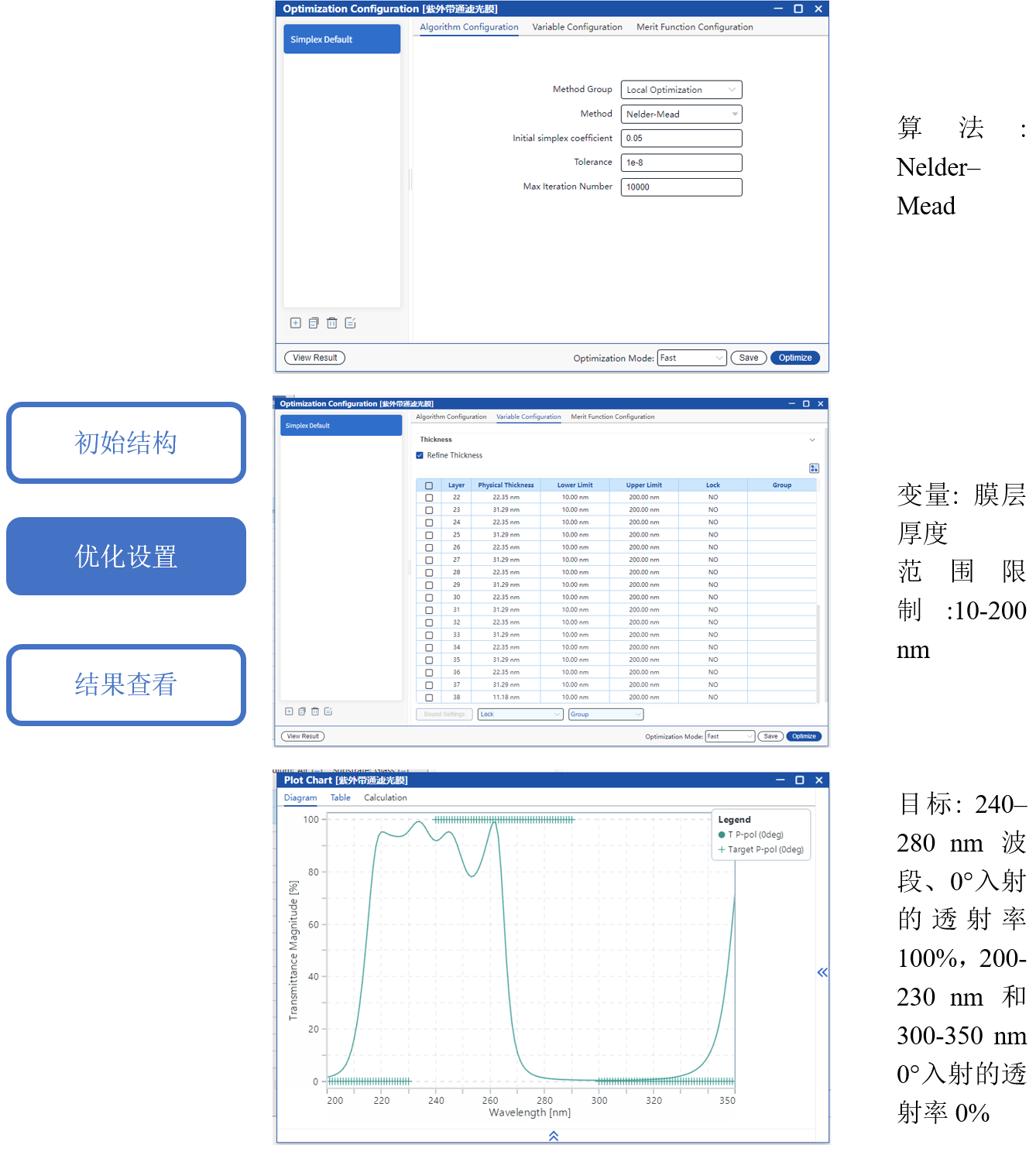

采用 Nelder-Mead 算法對各層厚度進行優化，目標是在0°入射是，240–280 nm 波段透射率100%,200–230 nm與300–350 nm 波段透射率低于1%。

關于優化的更多信息:  Tutorial: Optimization Workflow

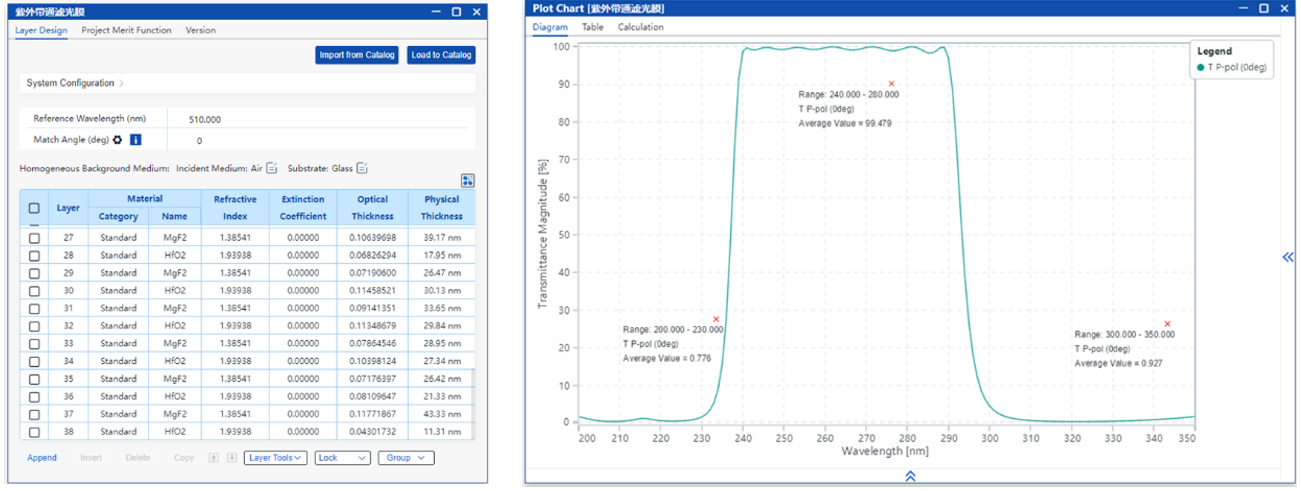

通過優化，最終獲得了滿足設計要求的膜層結構。
