TechWiz LCD 2D軟件版本更新說明(上)
時間:2025-08-11 19:37來源:訊技光電作者: 技術部點擊:打印
最新版本號
TechWiz LCD 2D [1.0.25.0730]

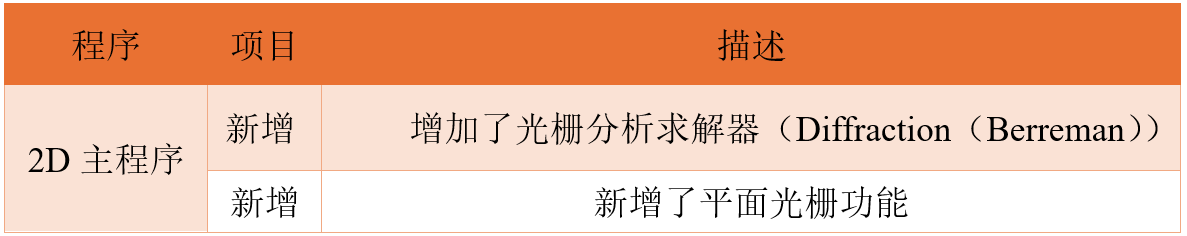

更新功能列表
更新功能詳細說明
2D主程序功能更新

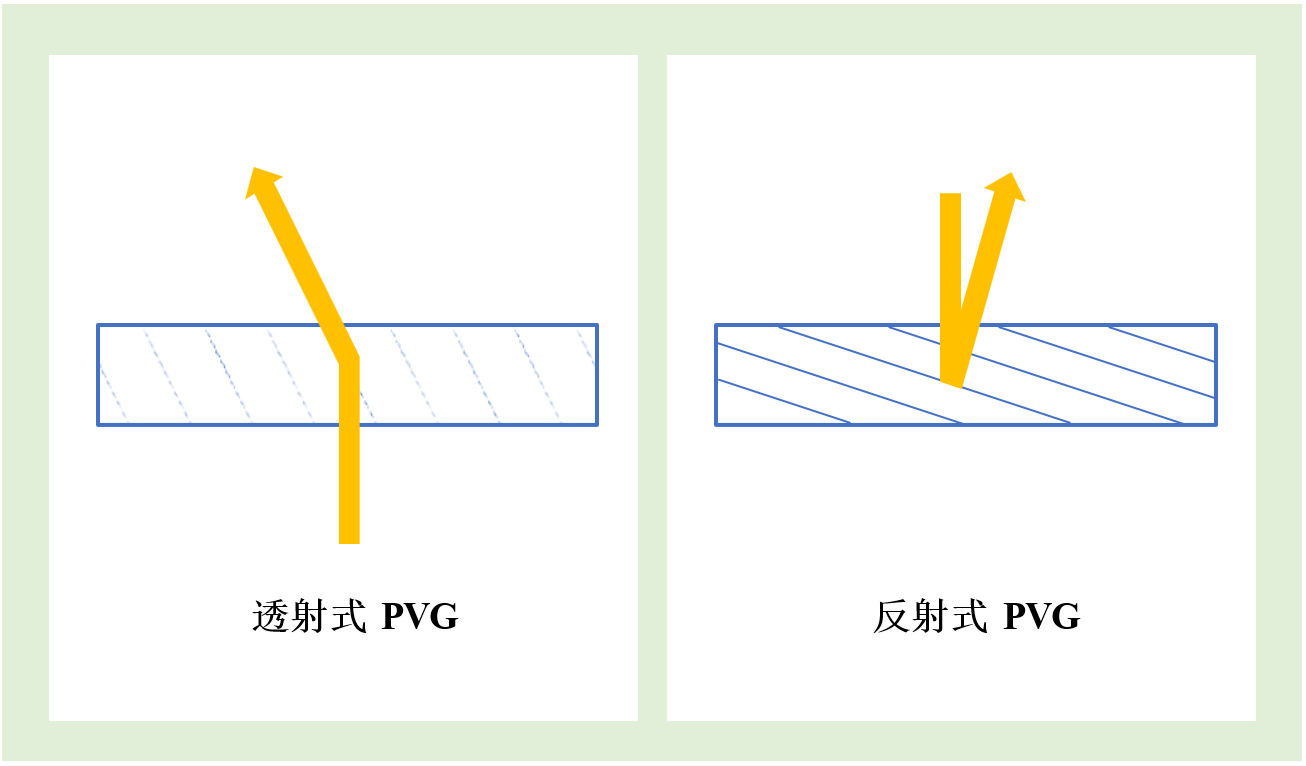

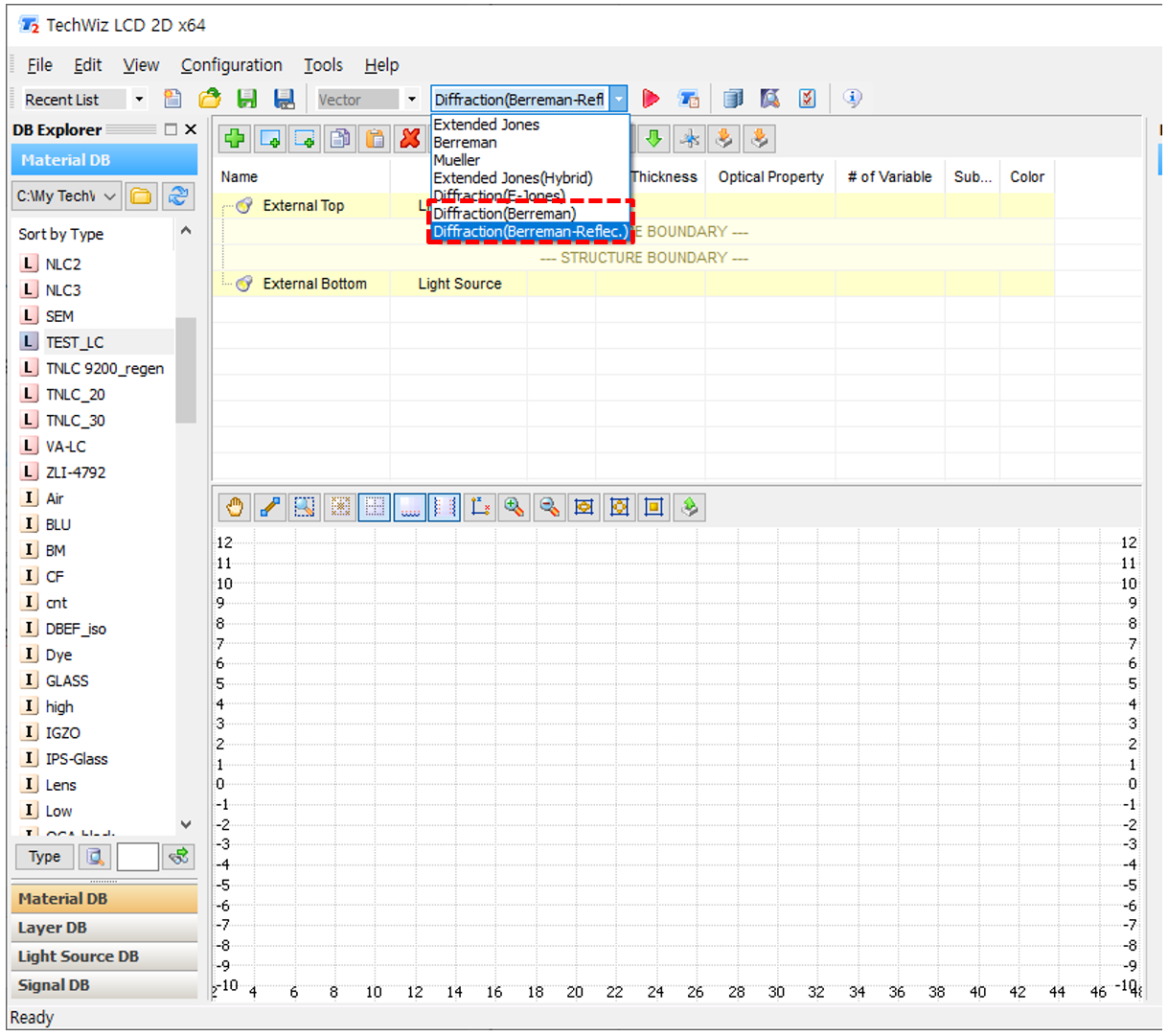

衍射求解器(Diffraction Solver):Diffraction (Berreman), Diffraction (Berreman Reflec.)
Diffraction (Berreman):透射式PVGs仿真的光學求解器。
Diffraction (Berreman Reflec.):用于反射式PVGs模擬的光學求解器。

平面光柵函數(Planar Grating)

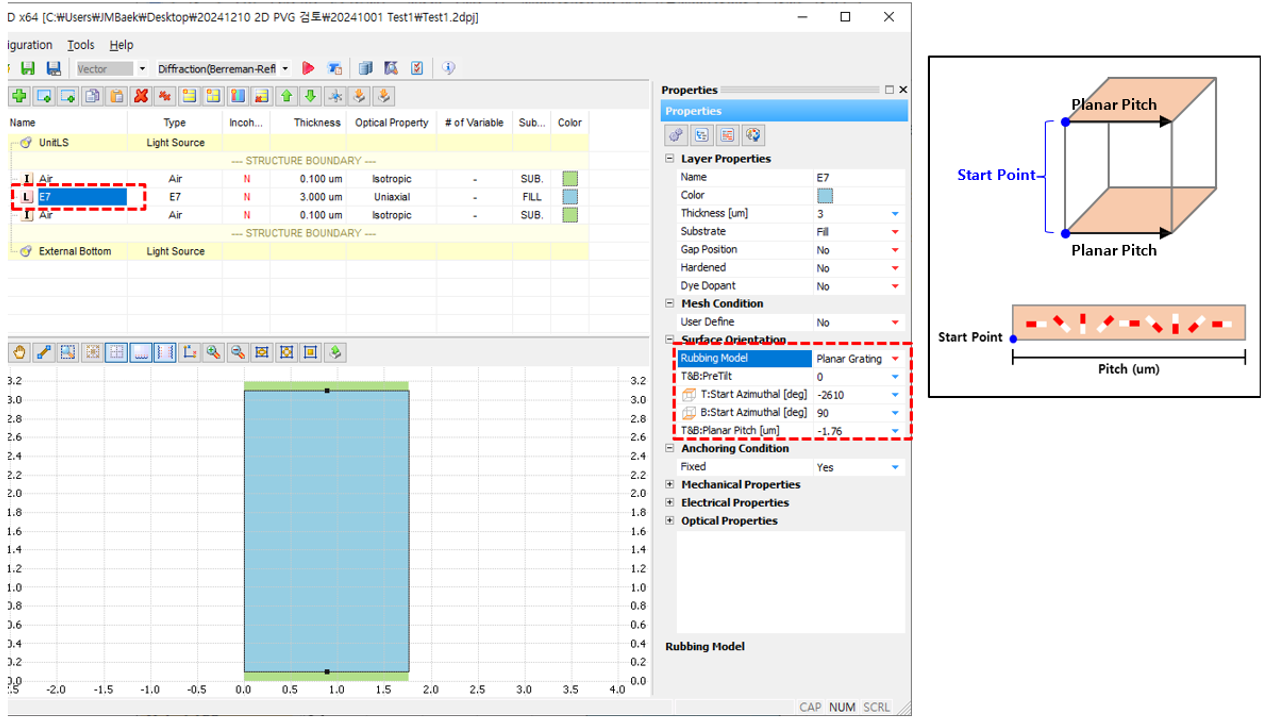

TechWiz LCD 2D / LC / Properties / Surface Orientation / ‘Planar Gratng’
可以設置LC層的平面(X、Y軸)取向周期;它可以用于偏振體光柵(PVG)的仿真。
PVG結構的仿真過程(利用平面光柵函數)
PVGs是一種光學器件,其利用ChLC在垂直方向的螺旋扭曲周期(𝚲𝑧)和水平方向的液晶排列周期(𝚲𝑥)來實現特定光學性能。

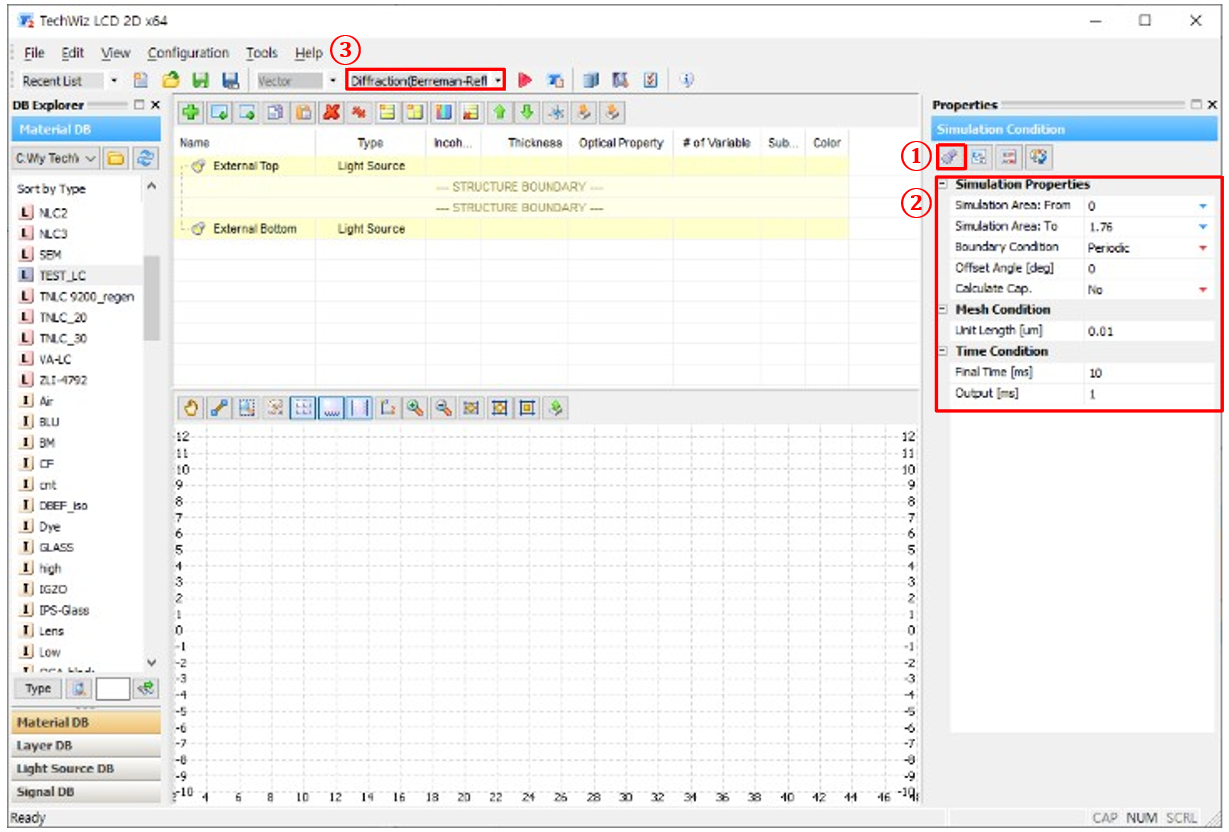

a) ① 仿真條件→  ② 設置仿真屬性 →  ③ 選擇光學求解器 (Diffraction(Berreman Reflec.))

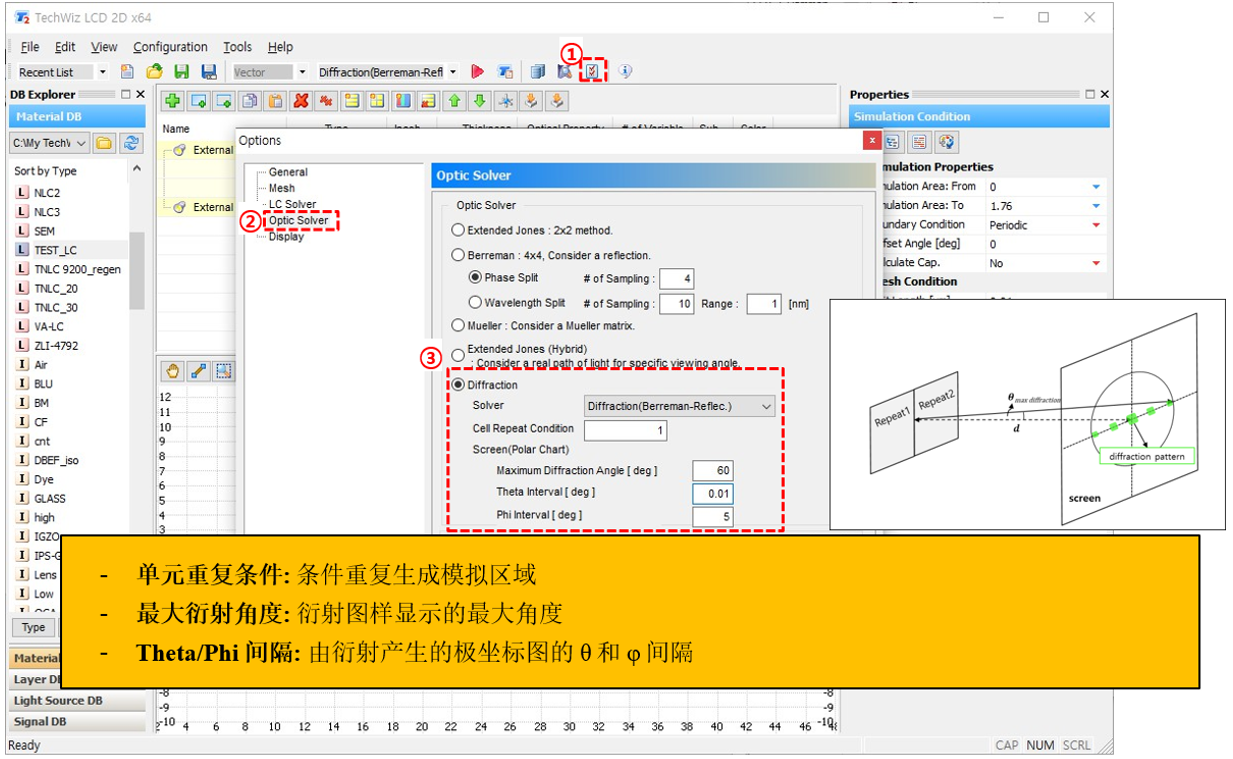

b) ① 選項 → ②光學求解器→ ③設置衍射條件
c) ①堆棧材料層→ ②設置每一層的厚度
d) ①堆棧LC層→ ②設置摩擦模型為平面光柵→ ③設置表面方向(+: 右旋手性/ -: 左旋手性)
e) ①疊加光源→ ②設置波長→ ③ 設置偏振類型(左旋圓偏光)

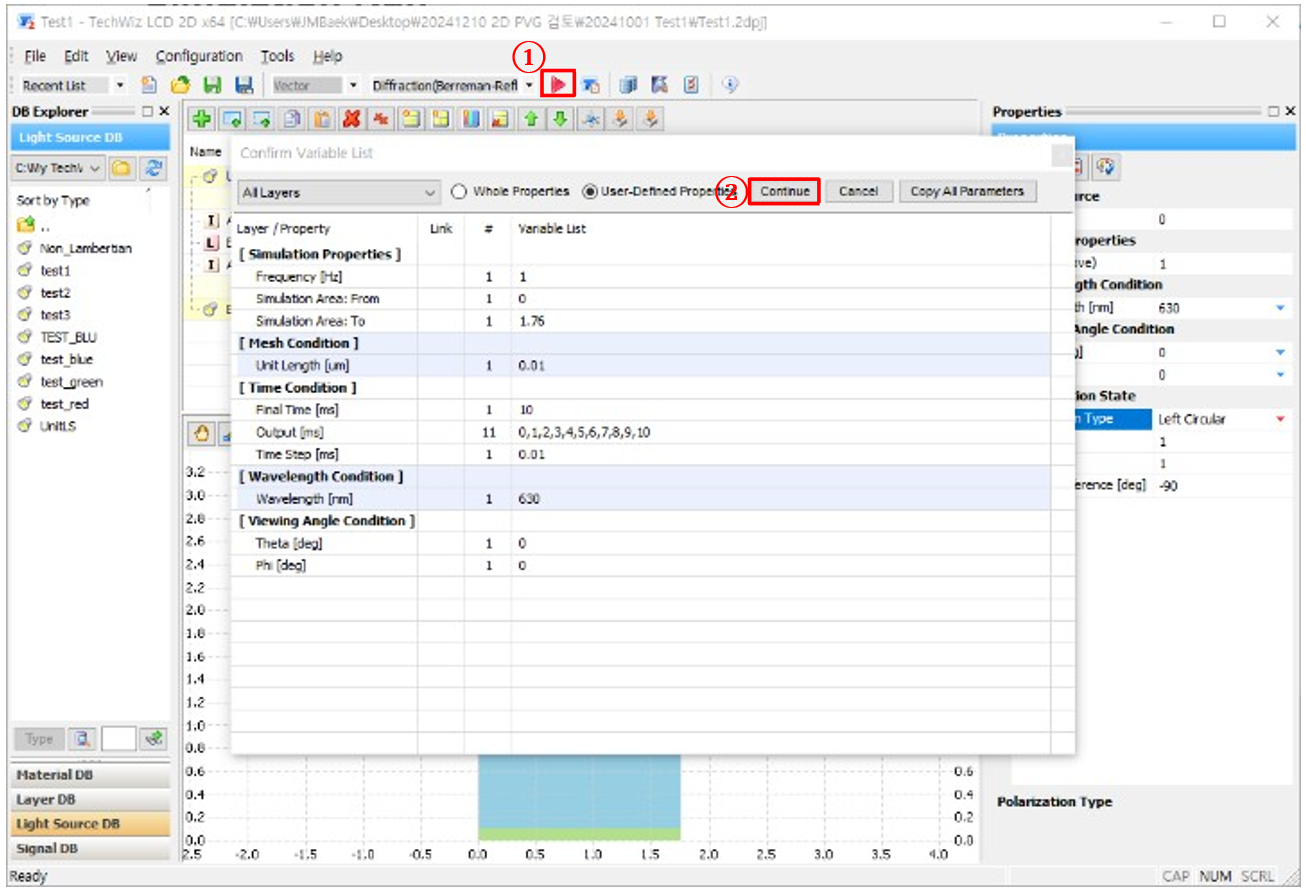

f) ① 選擇仿真運行→ ② 選擇繼續

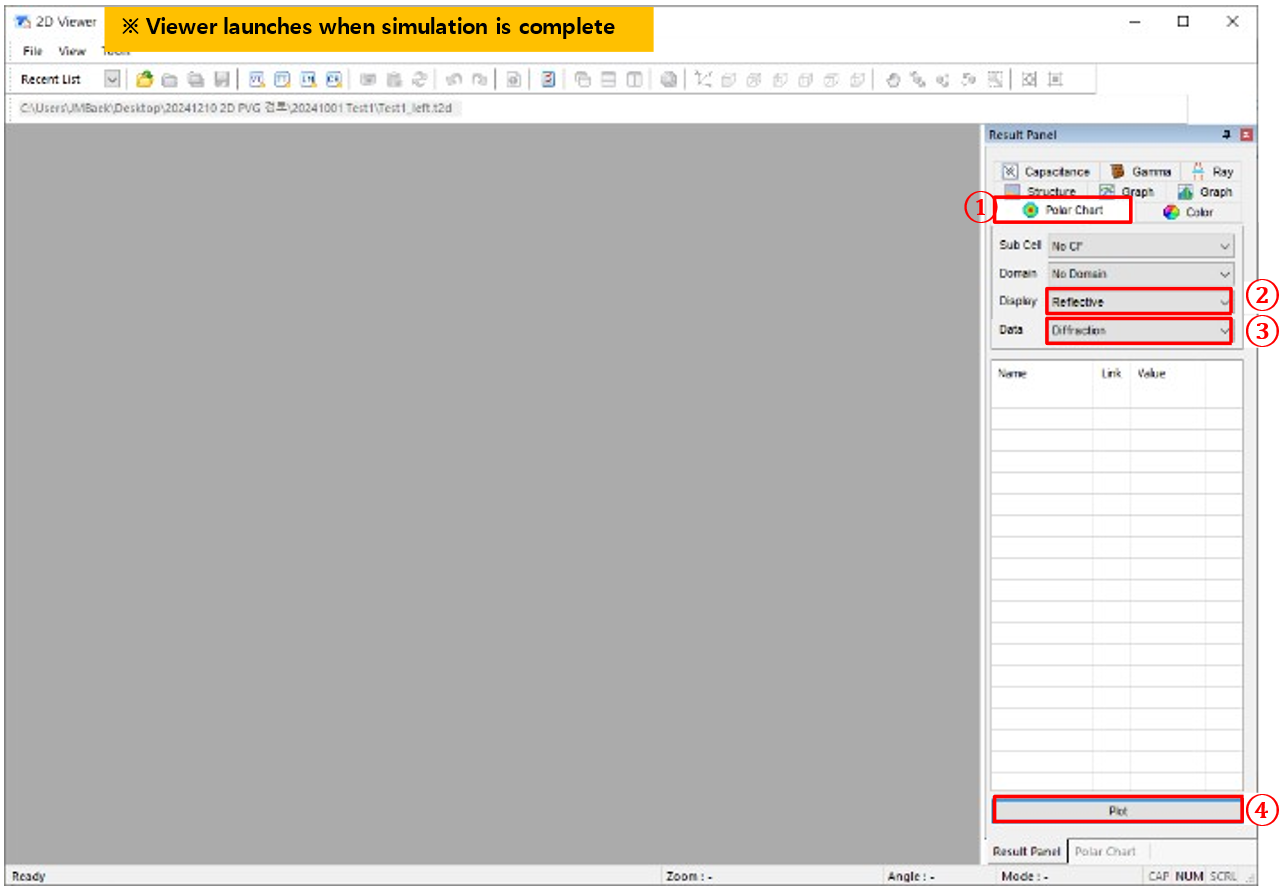

g) ①極坐標圖→ ②選擇顯示(反射)→ ③ 選擇數據(衍射)→④ 繪制
h) ①選擇橫截面→ ②設置橫截面條件→ ③提取

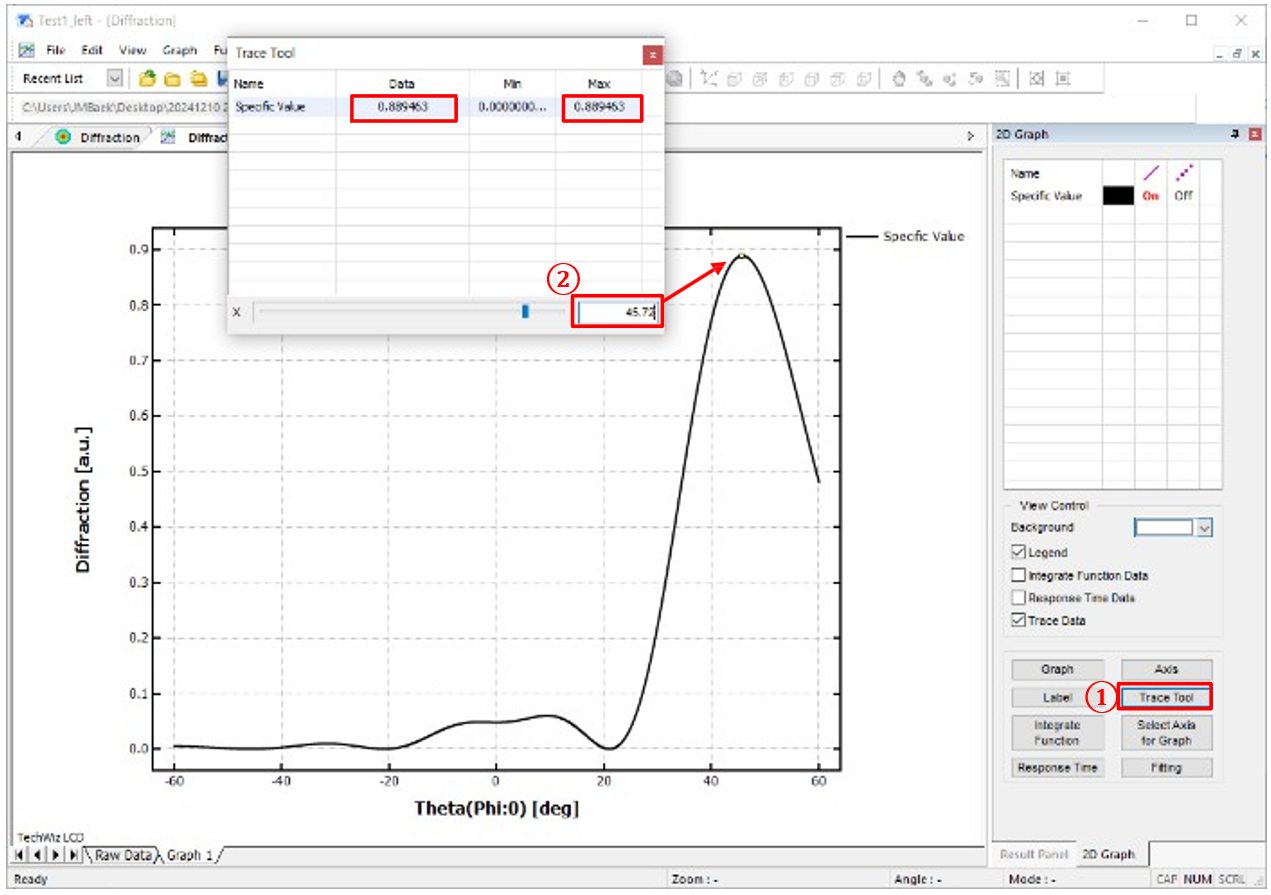

i) ①選擇跟蹤工具→ ②設置Theta值(衍射角:45.72˚(數據最大值點))

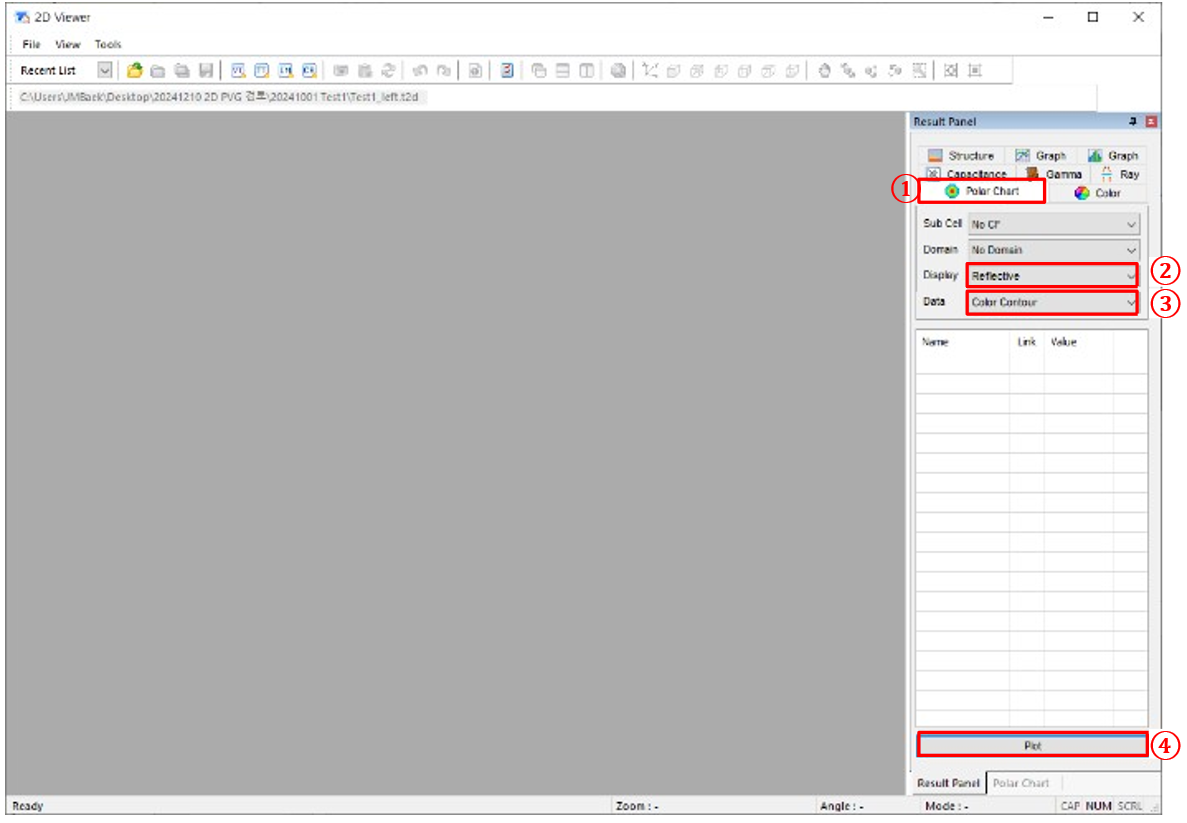

j) ①極坐標圖→ ②選擇顯示(反射)→ ③ 選擇數據(色彩輪廓)→④ 繪制

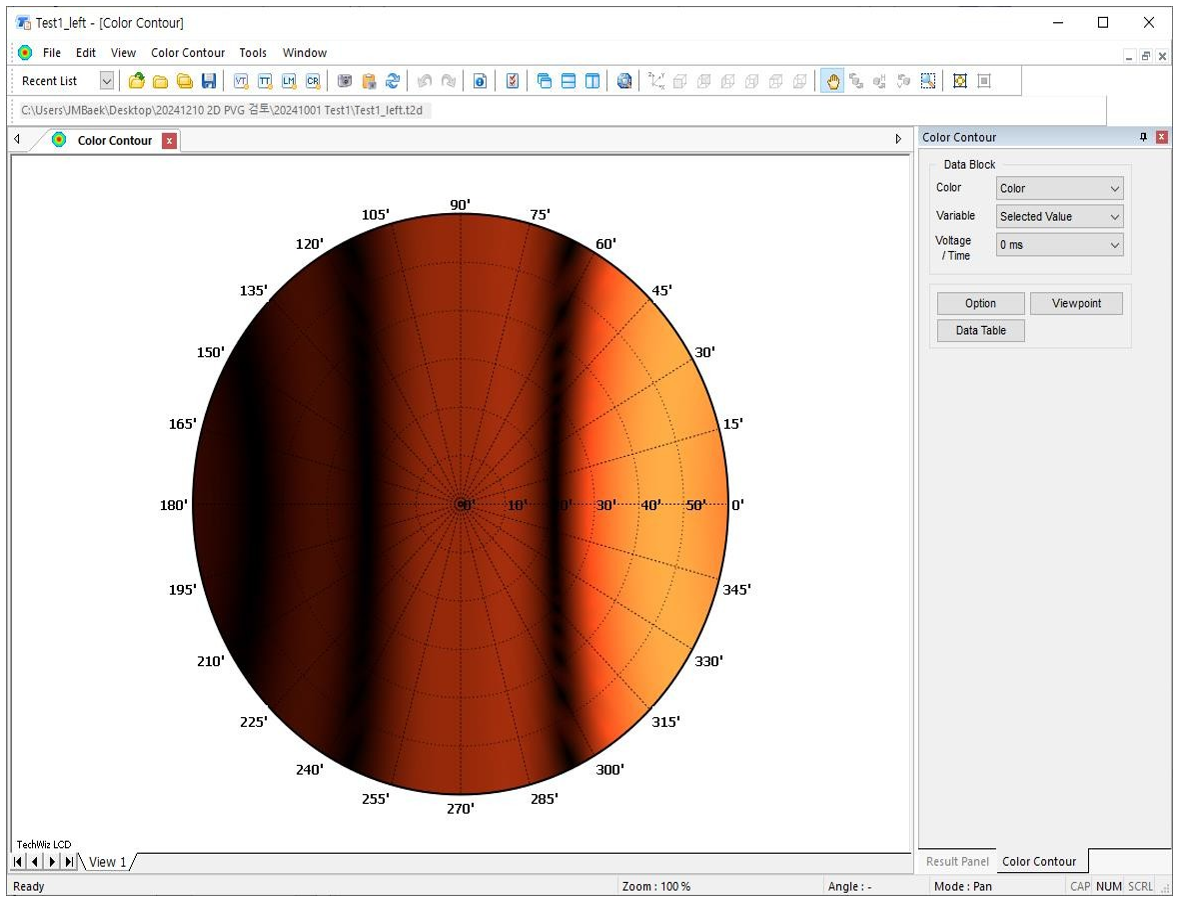

k) 彩色輪廓衍射分析結果

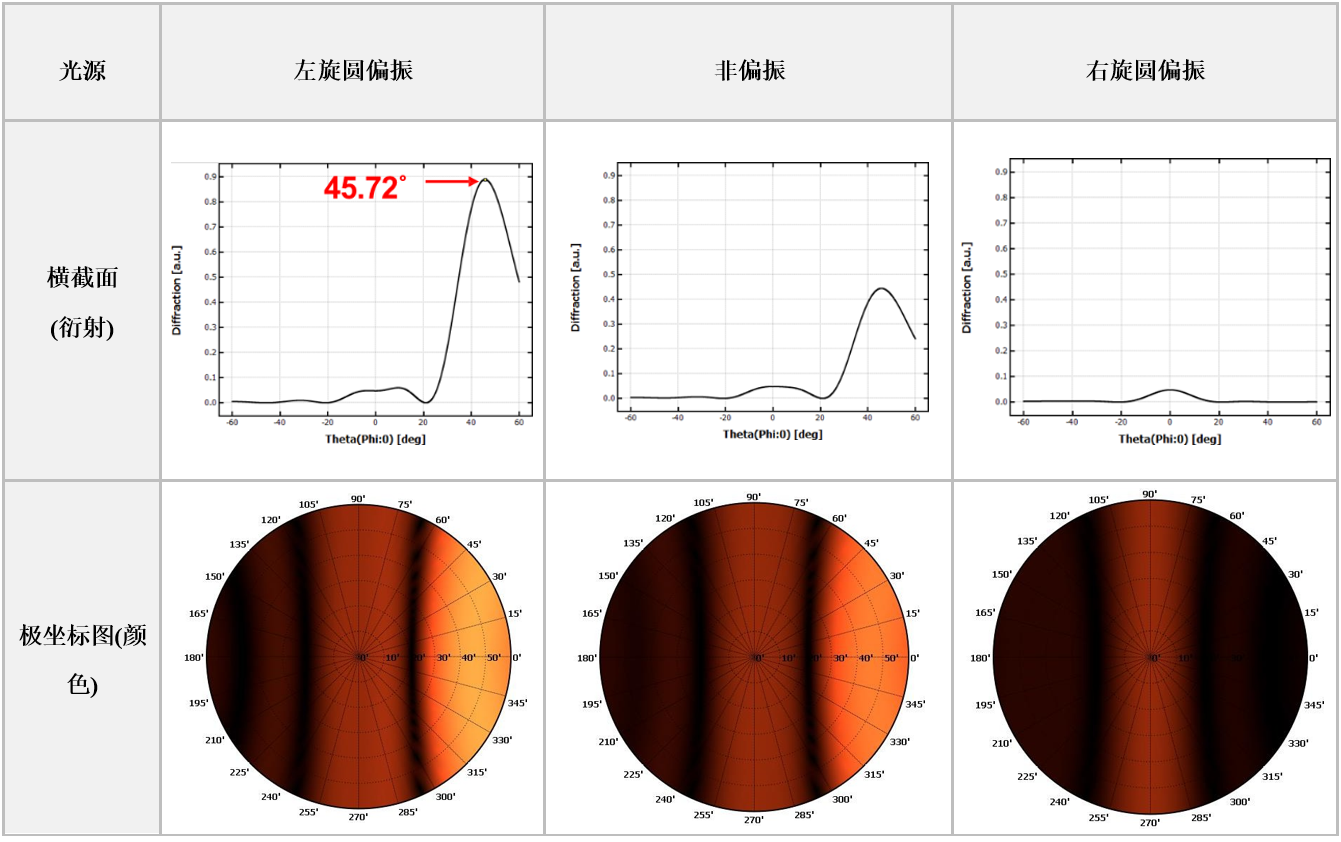

l) 可以根據光源的偏振態進行衍射分析
