TechWiz LCD 3D軟件版本更新說明(上)
時間:2025-08-05 17:02來源:訊技光電作者: 技術部點擊:打印
最新版本號
TechWiz LCD 3D [16,0,25,0730]

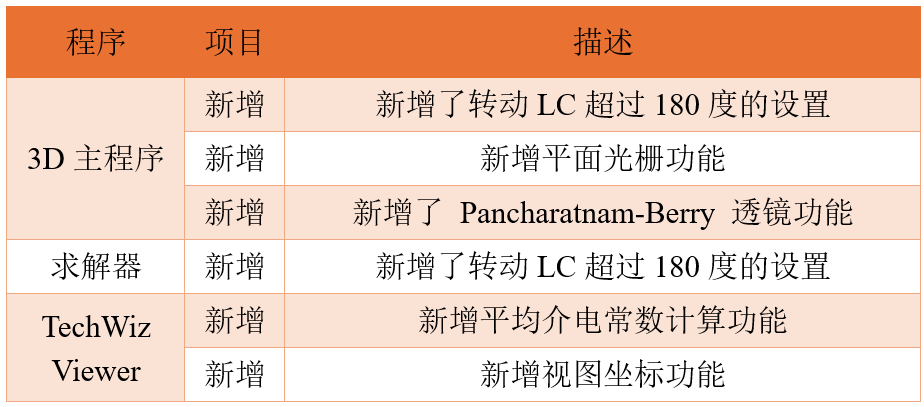

更新功能列表
更新功能詳細說明
3D主程序功能更新

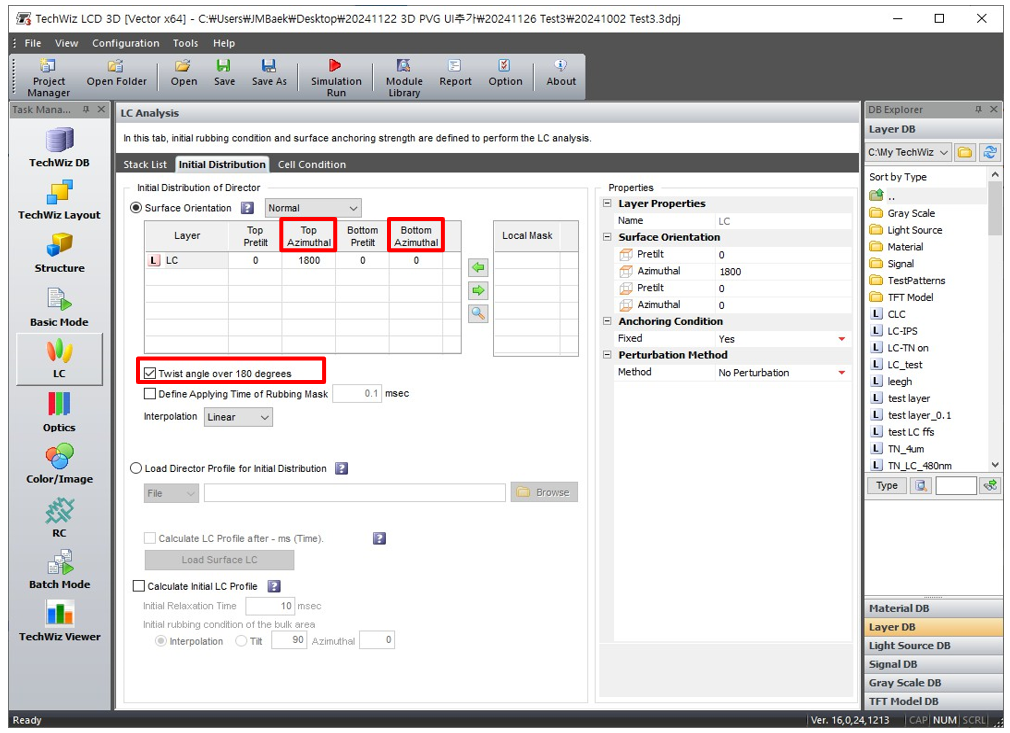

轉動角度超過180度(Twist angle over 180 degrees)

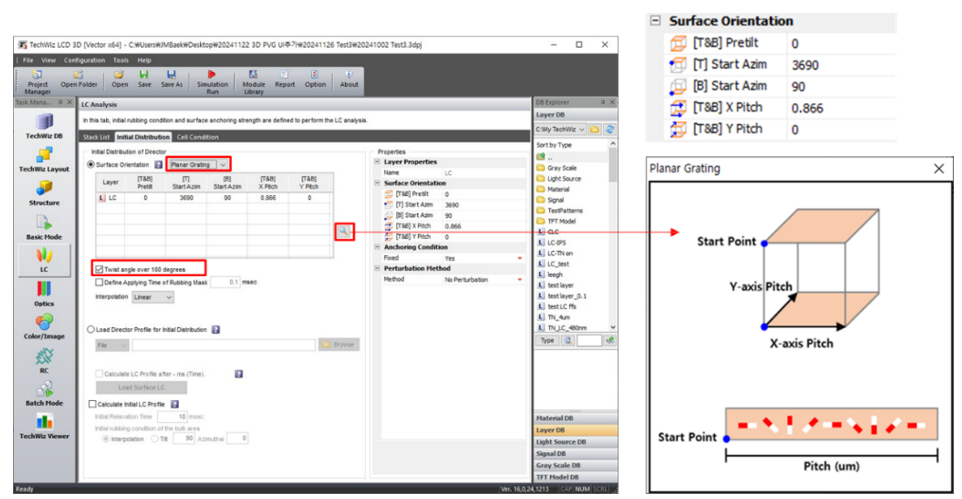

使用摩擦角,LC可轉動180°以上(TechWiz LCD 3D / LC / Initial Distribution / ‘Twist angle over 180 degrees)
平面光柵函數(Planar Grating)
TechWiz LCD 3D / LC / Initial Distribution / ‘Planar Grating
可以設置LC層的平面(X、Y軸)取向周期;它可以用于偏振體光柵(PVG)的仿真。
PVG結構的仿真過程(利用平面光柵函數)
PVGs是一種光學器件,其利用ChLC在垂直方向的螺旋扭曲周期(𝚲𝑧)和水平方向的液晶排列周期(𝚲𝑥)來實現特定光學性能。

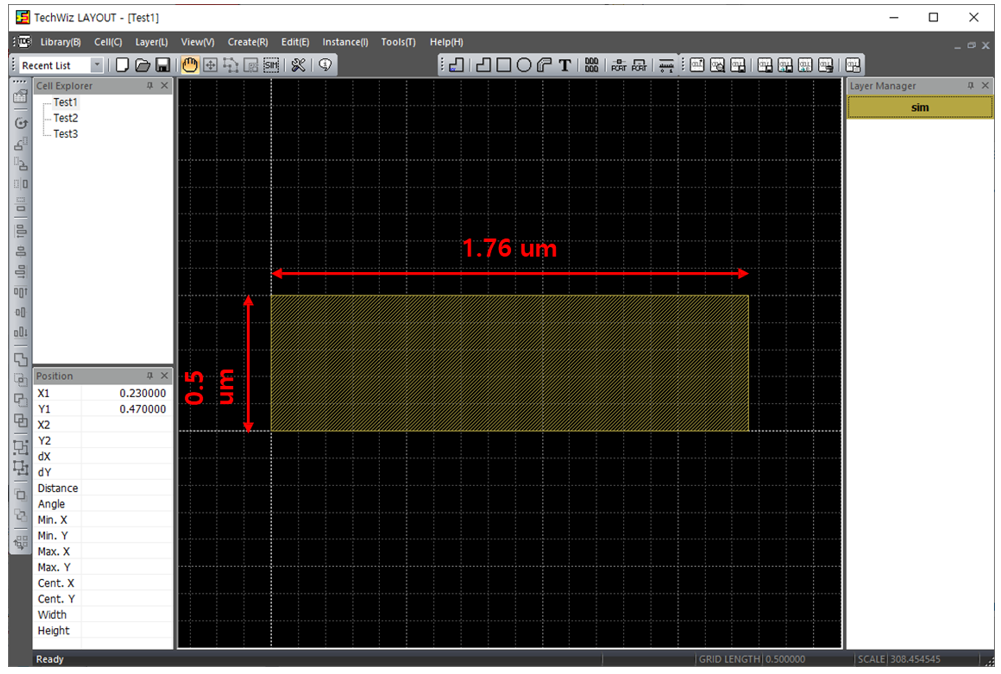

a) 生成模擬區域
b) ① SIM (生成) → ②堆棧層并設置厚度→ ③設置網格條件→ ④ 生成網格

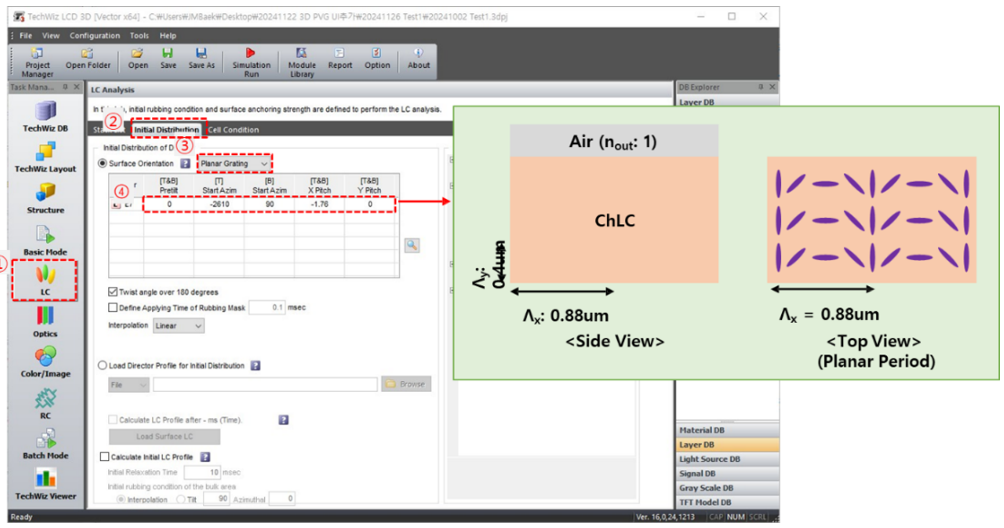

c) ①加載項目文件并選擇LC選項卡→ ②初始分布→ ③選擇平面光柵的表面方向 ④設置表面方向(+: 右旋手性/ -: 左旋手性)

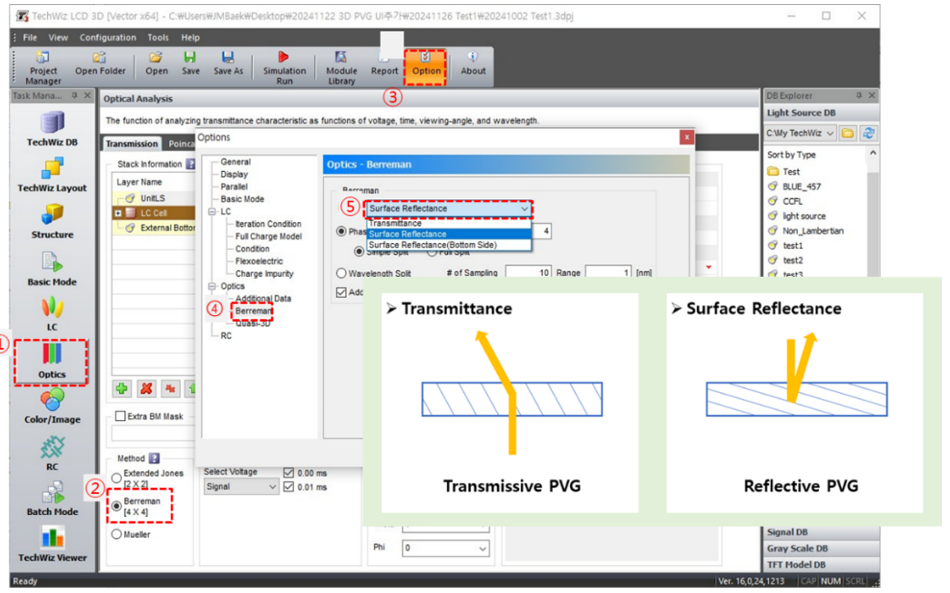

d) ①選擇光學選項卡→ ②選擇Berreman的方法→ ③ 選項 → ➃ Berreman → ⑤選擇模式(表面反射率)

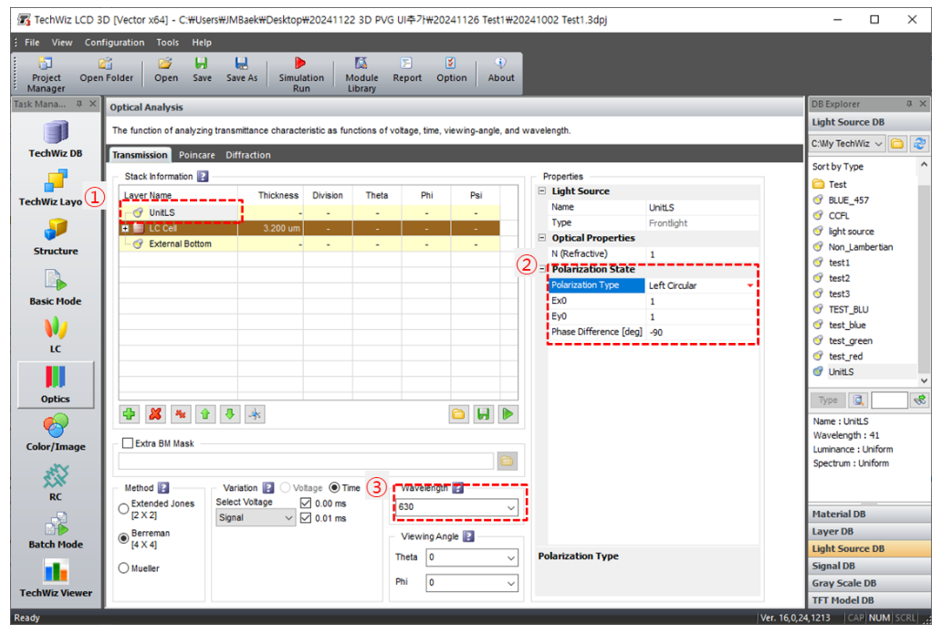

e) ①疊加光源→ ②設置偏振類型(左旋圓偏光)→ ③ 設置波長

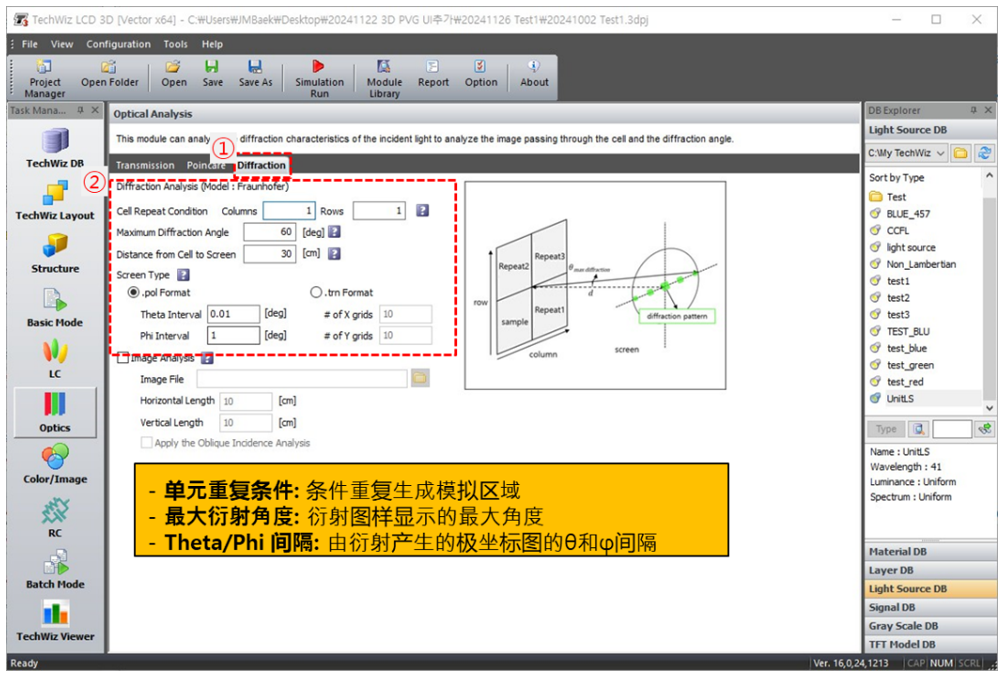

f) ① 衍射選項→ ② 設置衍射條件

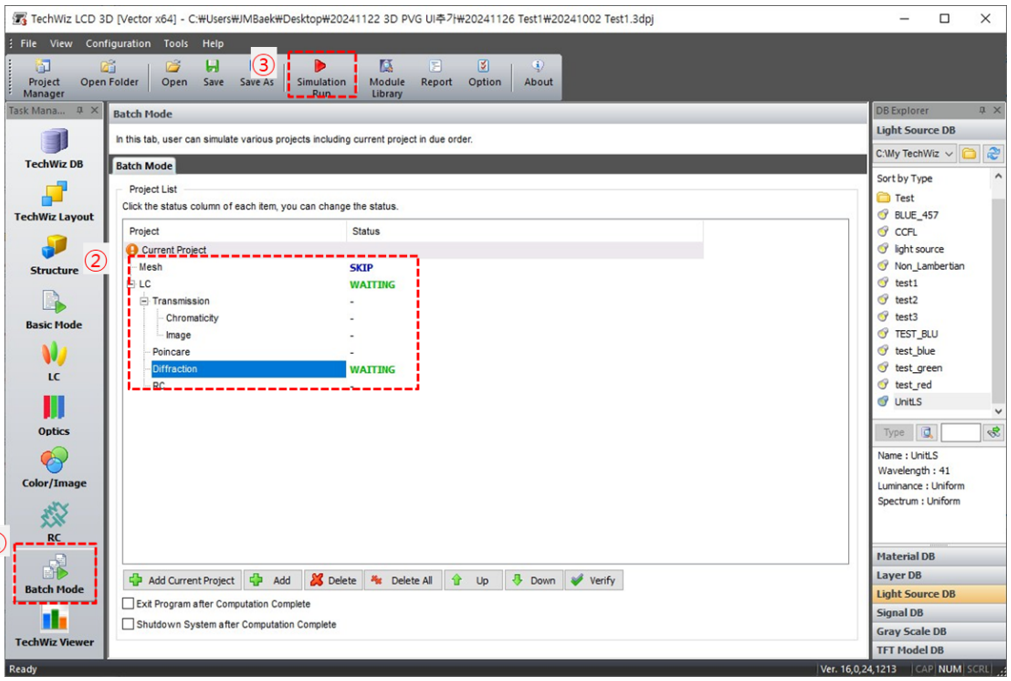

g) ①選擇批處理模式→ ②設置狀態→ ③ 仿真運行

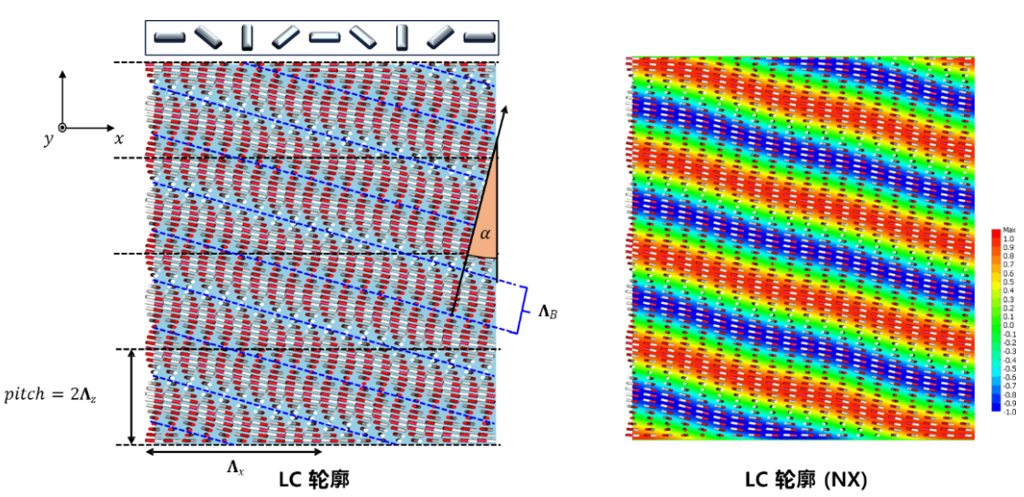

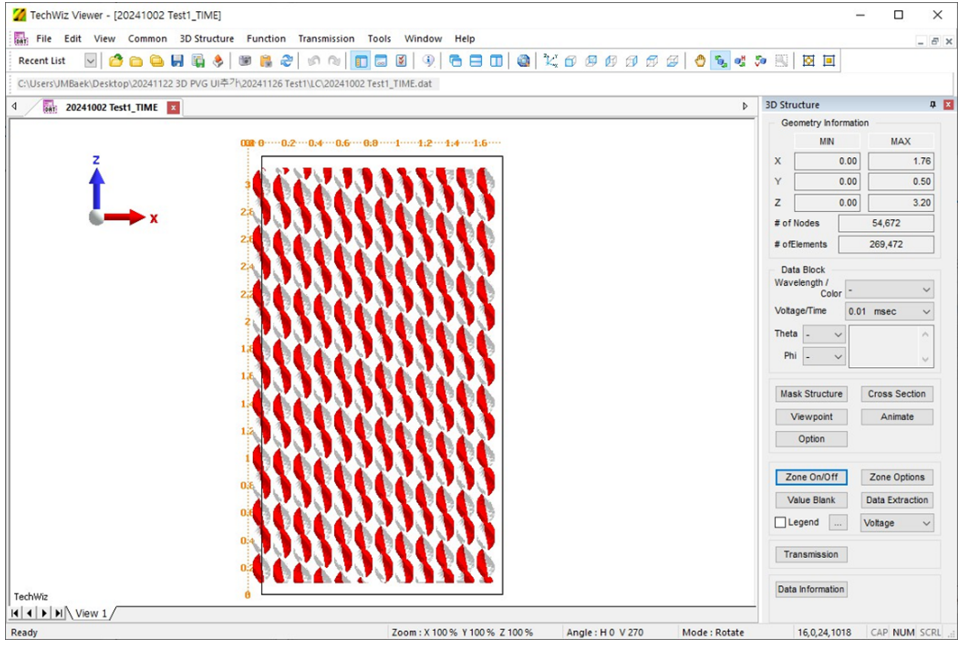

h) LC分布結果在LC文件夾下的*.dat文件中

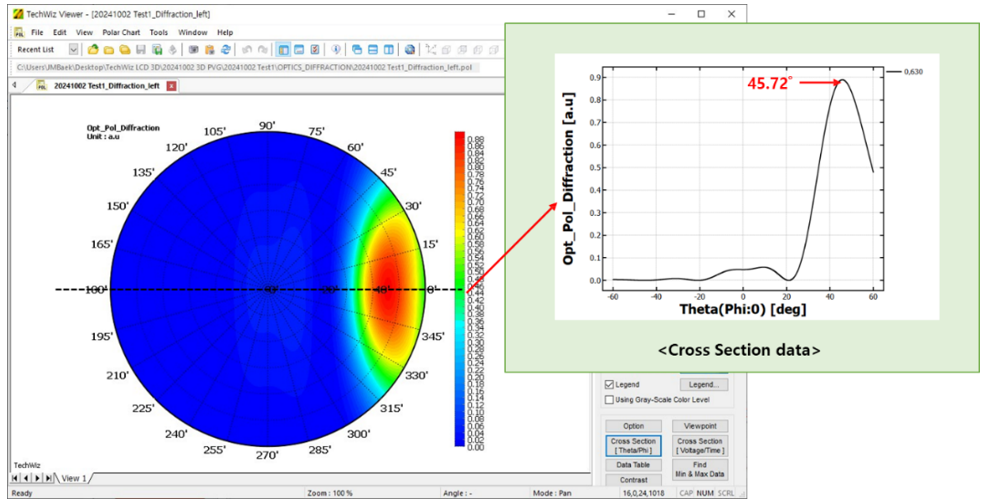

i) 衍射分析結果存儲于 OPTICS_DIFFRACTION 文件夾中的 *_diffraction.pol 文件內。

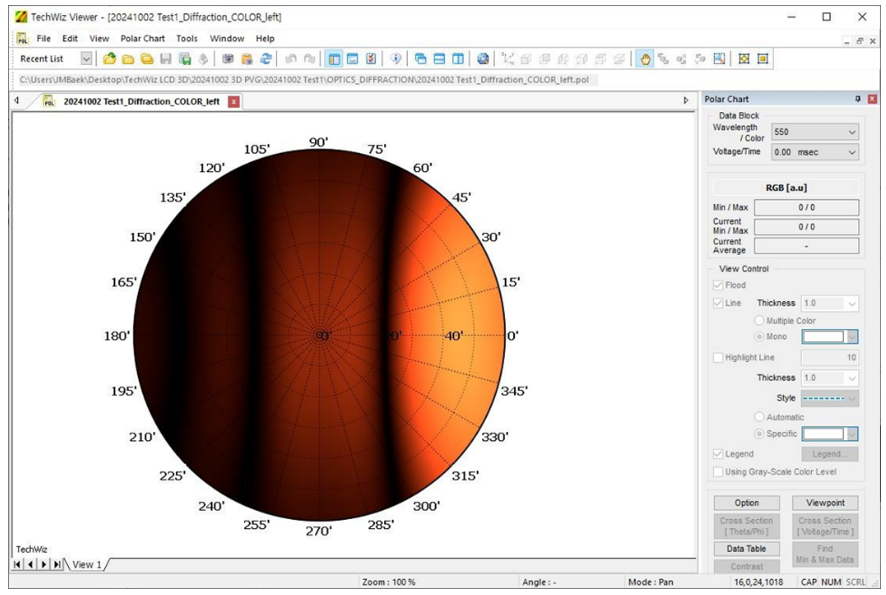

j) 衍射分析結果(顏色)存儲于 OPTICS_DIFFRACTION 文件夾中的 *_diffraction_COLOR文件內。

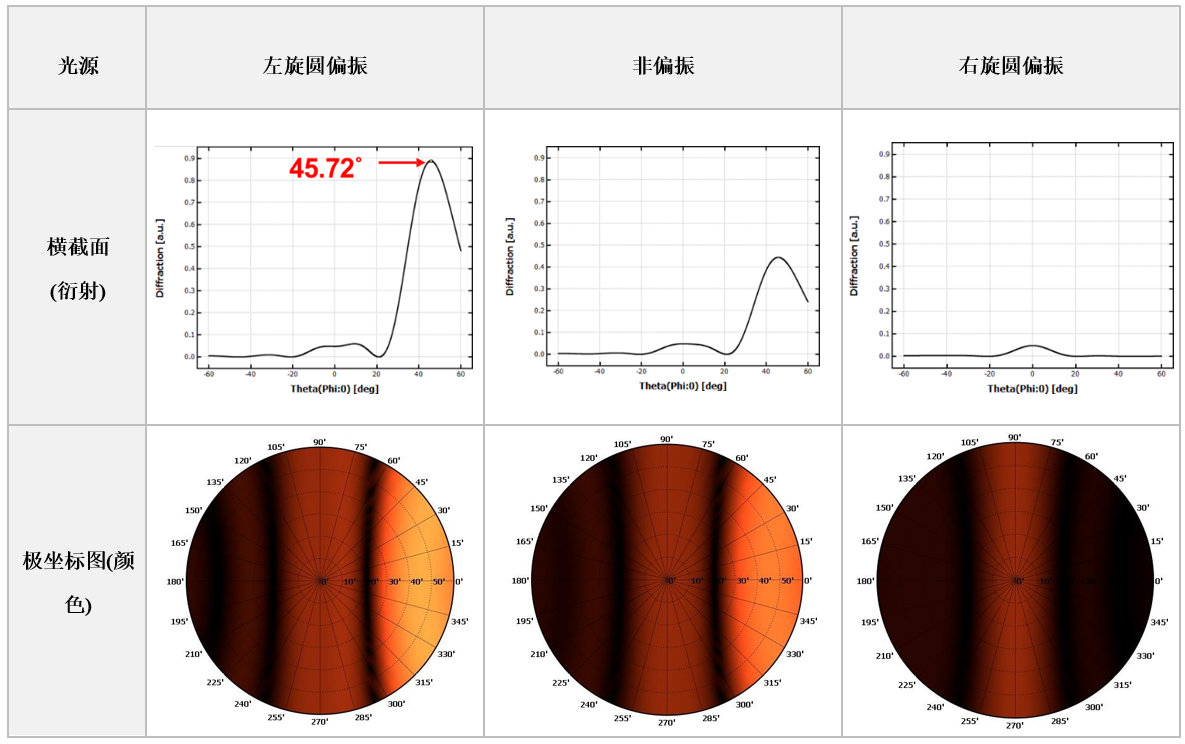

k) 衍射分析可以根據光源的偏振狀態進行
