如何在PanDao中處理非球面透鏡?
時間:2025-05-27 18:17來源:訊技光電作者: 技術部點擊:打印

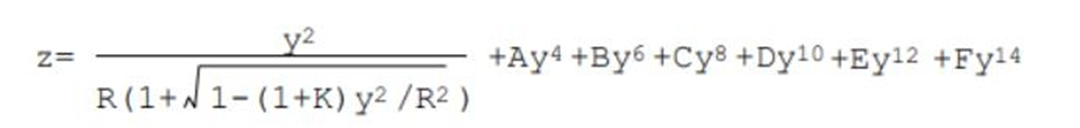

非球面是一種旋轉對稱但橫截面為非圓形的曲面,通?梢酝ㄟ^(guò)以下形式的冪級數展開式進行描述:
在PanDao中無需輸入絕對的曲面形狀描述數據,而是需要提取與制造鏈中光學加工工藝設置相關的參數,例如最小曲率半徑、非球面度等。這些參數可通過PanDao的“PRO-OPTIC CONVERTER”工具自動進行轉換,(詳情可見之前的案例 “利用PanDao確定和轉換透鏡公差”)。
將冪級數描述轉換為Greg Forbes多項式的功能目前正在開發中,并將于近期加入PRO-OPTIC CONVERTER模塊。
非球面不具備點對稱性,因此傾斜度(Tilting)與側向位移(Side Shifting)會產生不同的偏心效應(Decenter Effects),需分別定義。

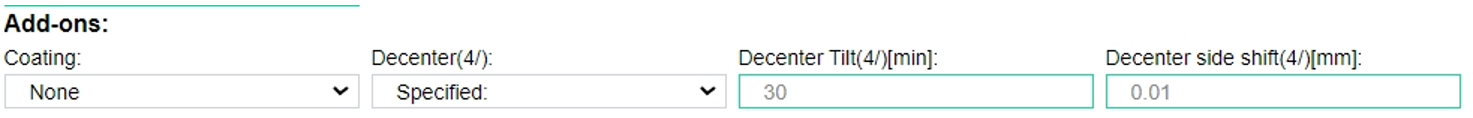

因此,對于非球面,ISO 10110標準采用如"4/x (y)"的標注形式,其中“x”表示透鏡傾斜度(單位為角分),“y”表示允許的最大透鏡側向偏移量(單位為毫米)。
