一、 初始結構的繪制
1、目標在無限遠的連續變焦系統
目標在無限遠的連續變焦系統，也叫連續變倍系統。是指通過系統的各個活動組分的移動改變系統焦距，以實現系統放大倍率的系統。連續變倍的光學系統根據系統可移動的變焦組好補償組的數量不同，可分為三組元、四組元、五組元以及二組元等各種不同形式。先以三組元連續變焦系統為例介紹其指定設計方法。

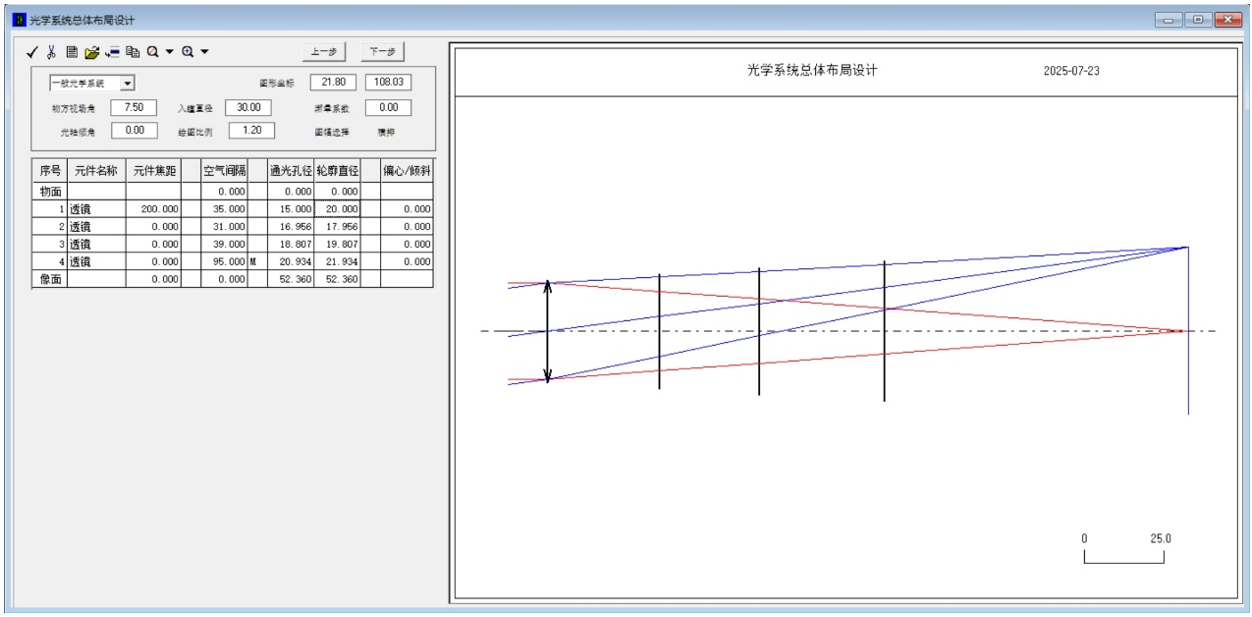

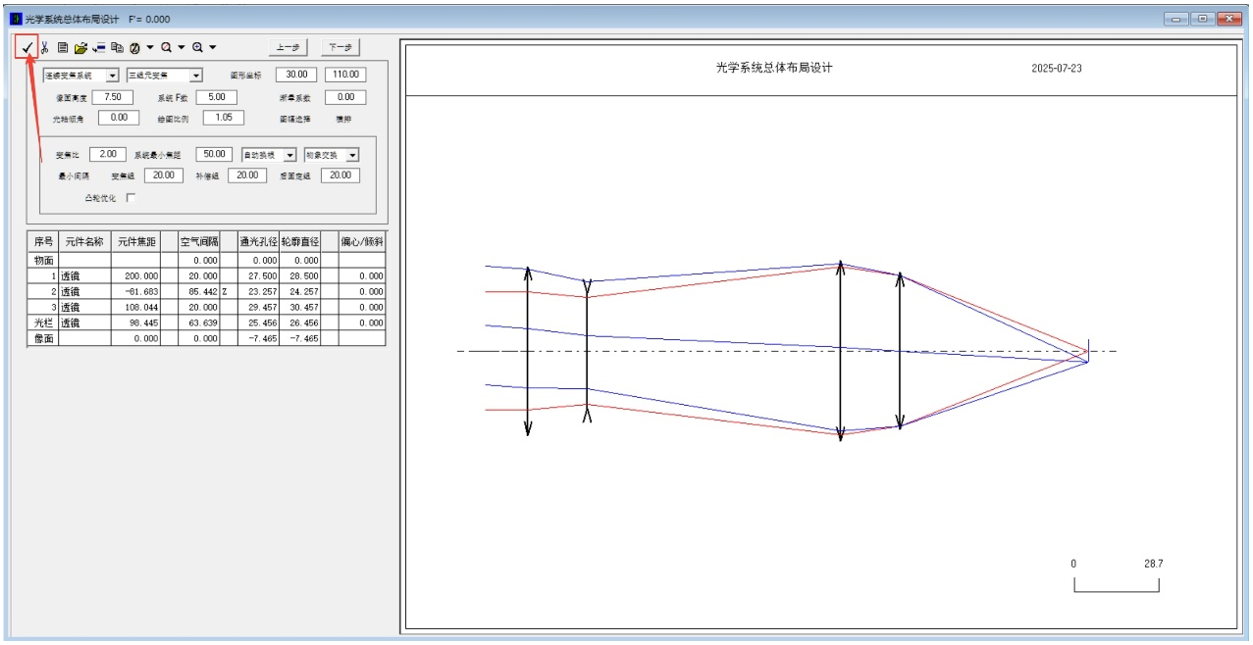

三組元連續變焦系統在進行連續變焦光學系統設計之前，首先在“一般光學系統總體布局設計”的界面上做所需連續變焦光學系統基本結構的布局。布局時必須給定前固定組的焦距值，前固定組可以是一個單一組元，也可以為一組復合結構形式。對于其中變焦組、補償組以及后固定組的焦距值有待于下面求解，可以暫時賦予其焦距值為零，透鏡間隔可以隨意。如圖1所示。
圖1.連續變焦系統布局初步設計

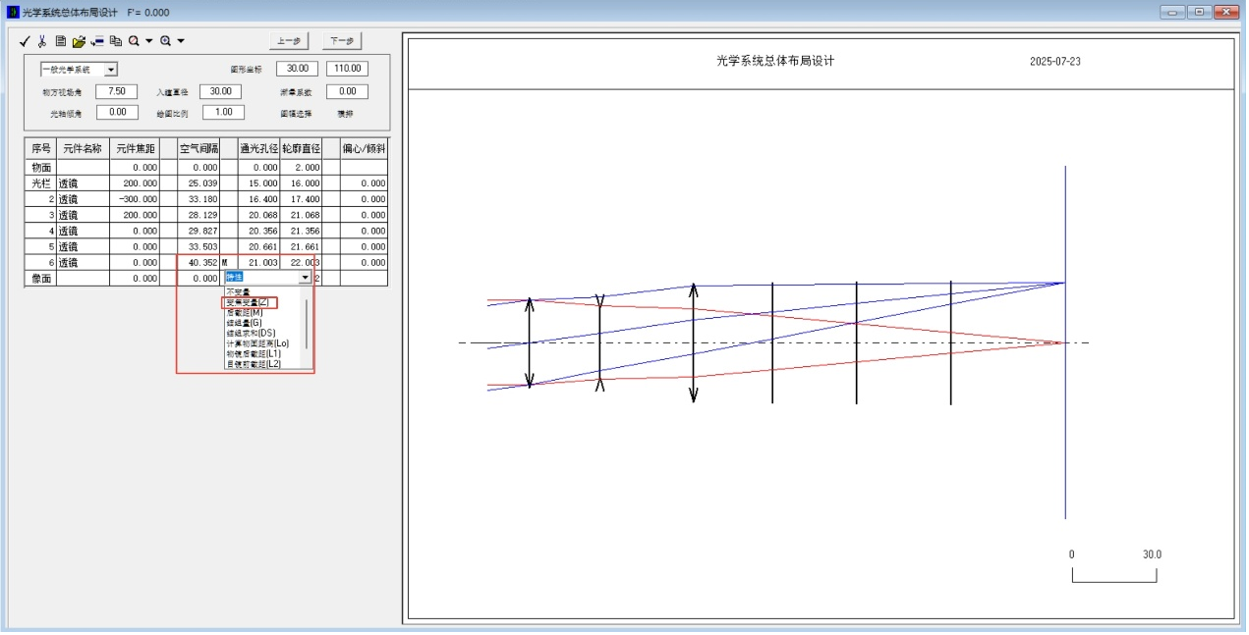

如果前固定組是一個多組元組成的復合結構前固定組，還需在變焦組的“空氣間隔”右側的特性欄內利用下拉式菜單選擇“變焦變量“Z”，如圖。此外還必須指定光欄位置，一般都設置在后固定組位置，以便使用固定光欄，確保系統相對孔徑（F數）值穩定。
圖2.指定前固定組位置

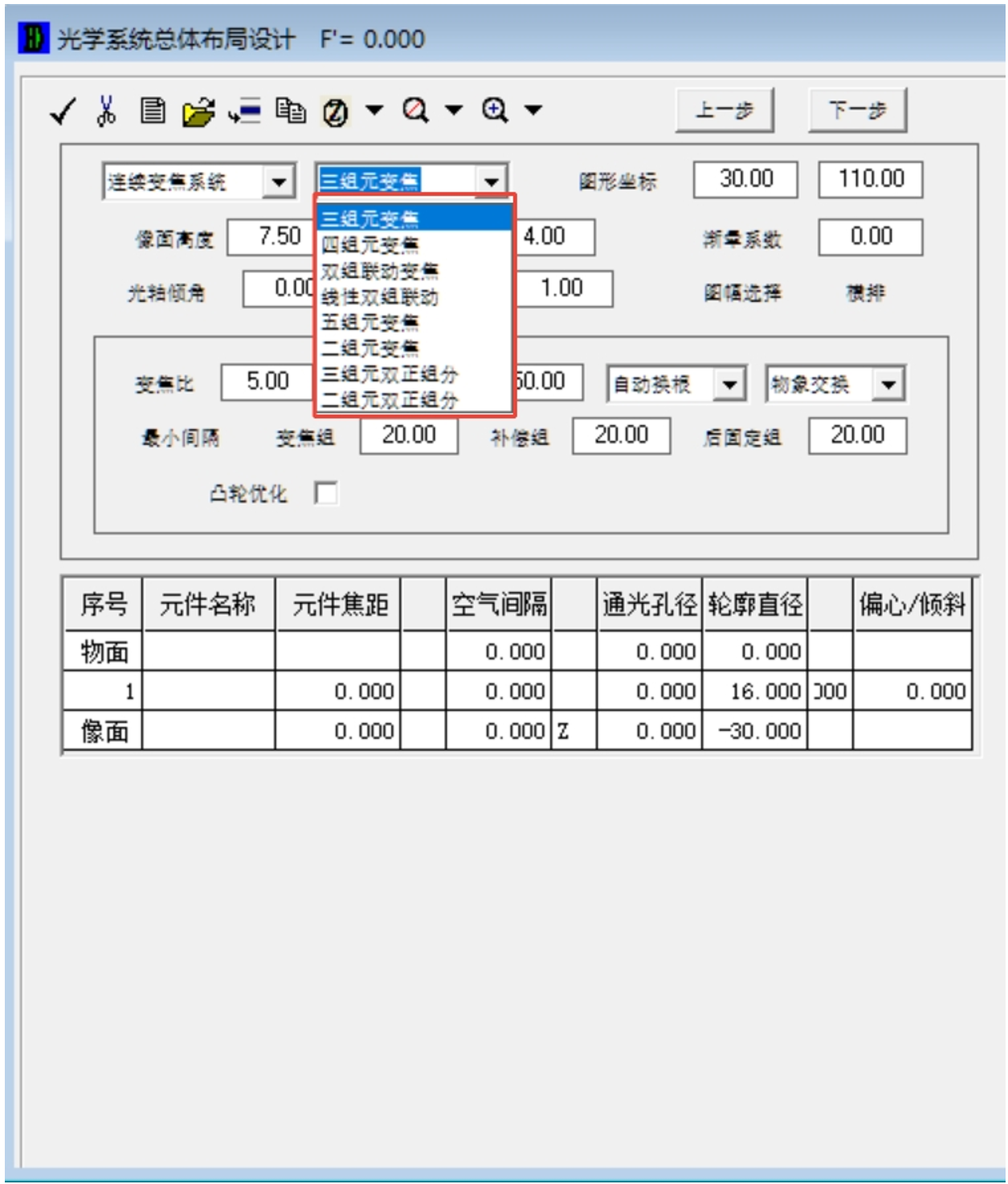

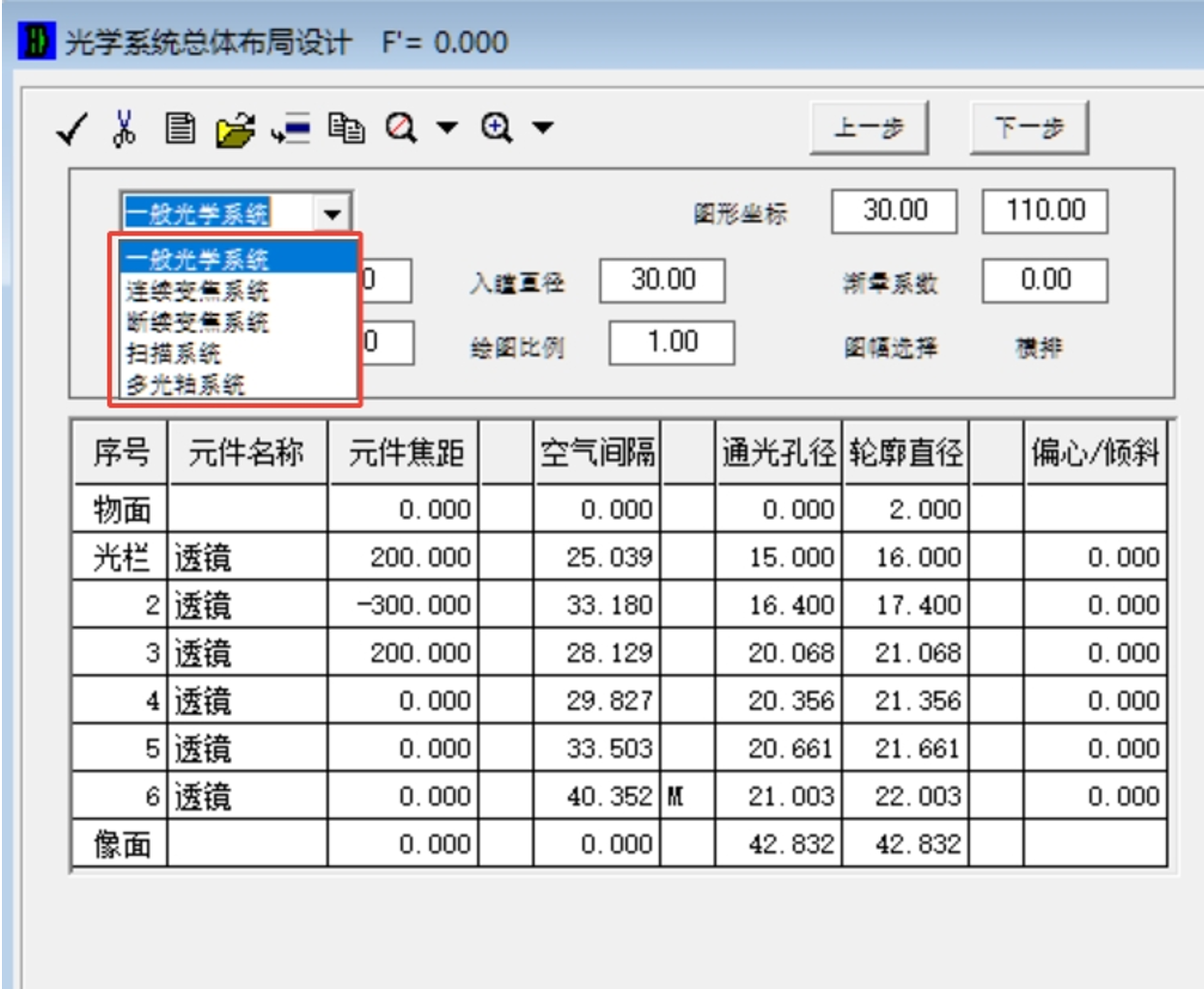

在利用一般光學系統基本結構布局界面布局完畢，即可利用界面內“系統類型”，點擊默認為“一般光學系統”的下拉式菜單，其中顯示多種不同光學系統結構形式，選擇“連續變焦系統” 同時在右側顯示下拉菜單以便選擇變焦系統類型，其中包括三組元變焦、四組元變焦、雙組聯動變焦、線性雙組聯動變焦、五組元變焦以及二組元變焦等各種形式。此時現在需要的結構形式，比如三組元變焦。界面如下圖3所示。
圖3.連續變焦光學系統布局設計（1）

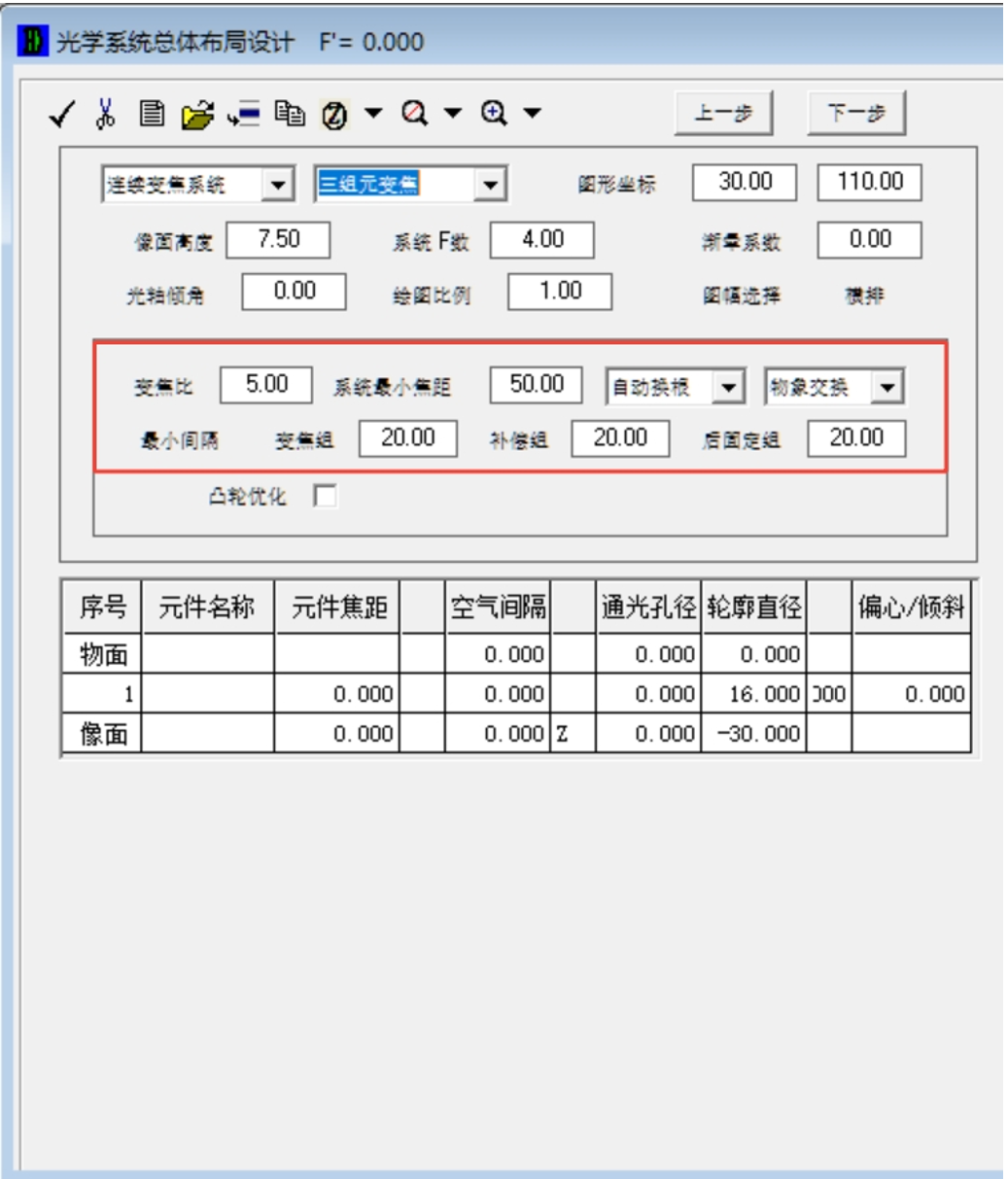

此外，界面上還會顯示連續變焦系統的可選方框。在此框內可以根據設計要求填寫變焦系統的變焦比、系統最小間距以及各組分間最小間隔距離等。
圖4.填寫連續變焦系統設計參數（2）

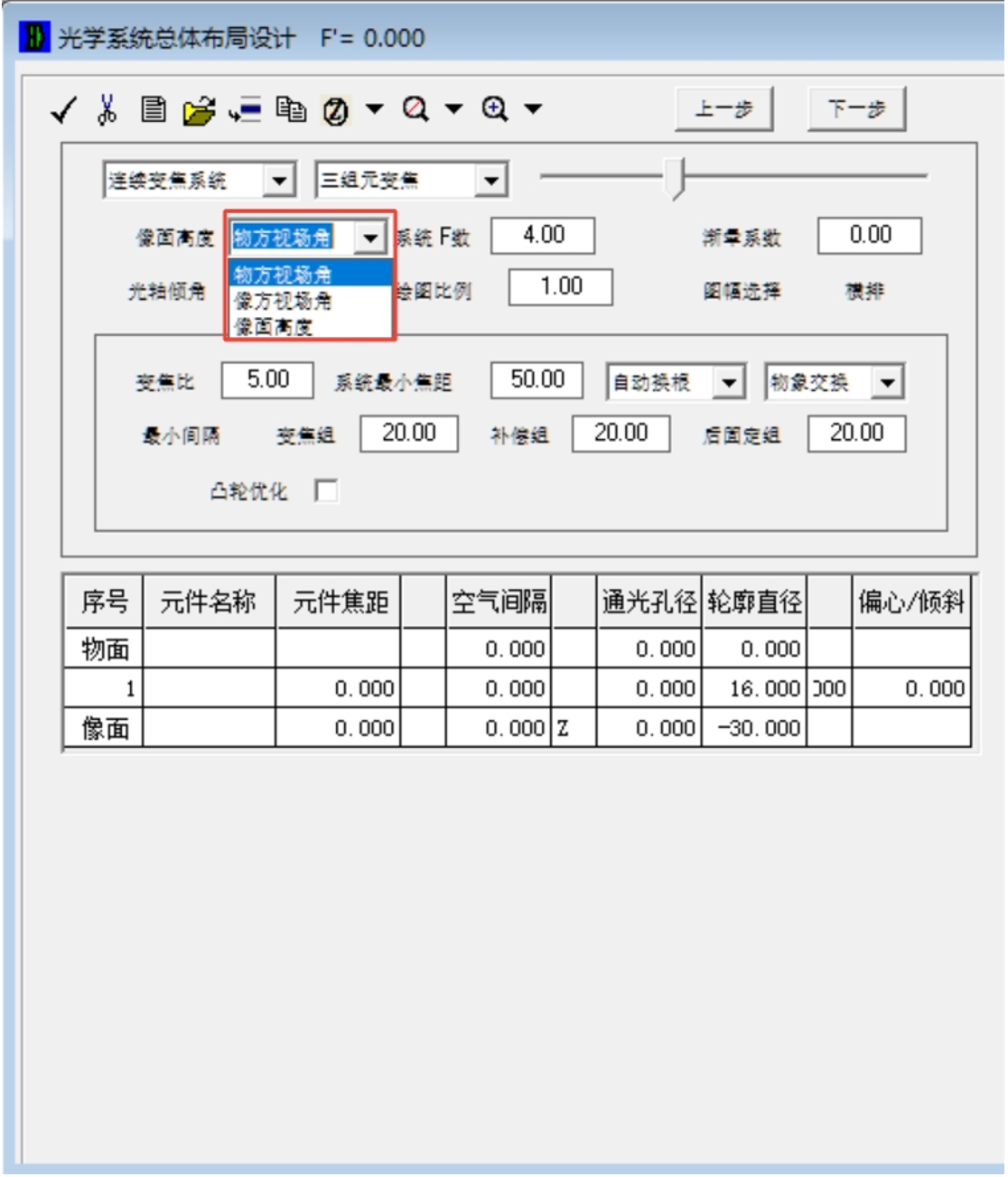

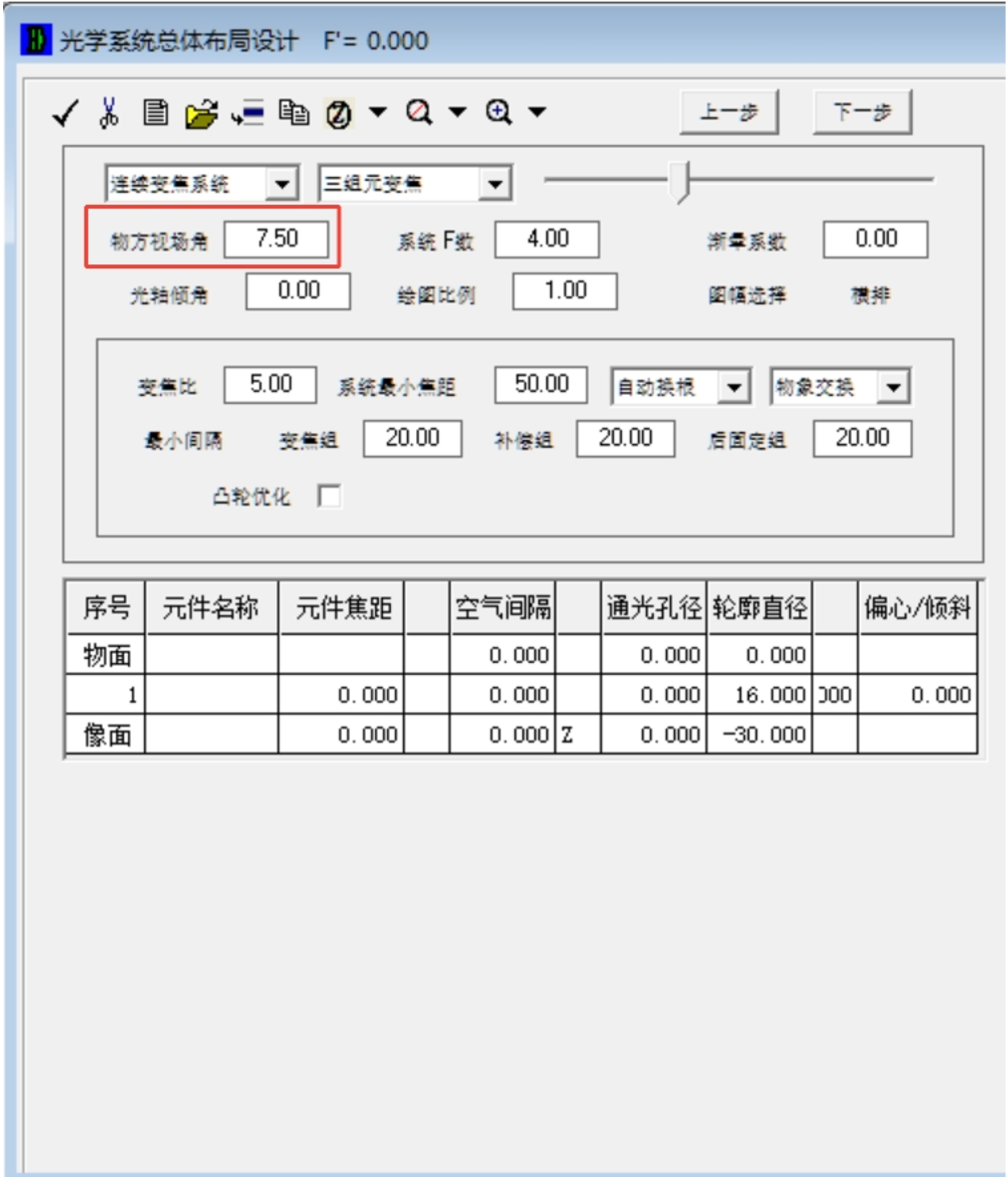

對于一般目標在無限遠的連續變焦系統都設定下圖像面高度以及系統相對孔徑F數的值，如果有特殊需要要求指定系統物方視場或系統物方孔徑值，也可以改變原來設定，點擊界面像方高度文字框，會出現有關參數的選擇項，如圖5所示。此時界面數據名稱也改為“物方視場角”，然后再填寫視場物方視場角的角度值。當所有數據填寫完成，點擊界面左上方“確定”按鈕程序即可自動計算出變焦系統原理數據并顯示系統變焦原理圖。
圖5.填寫連續變焦系統設計參數（3）

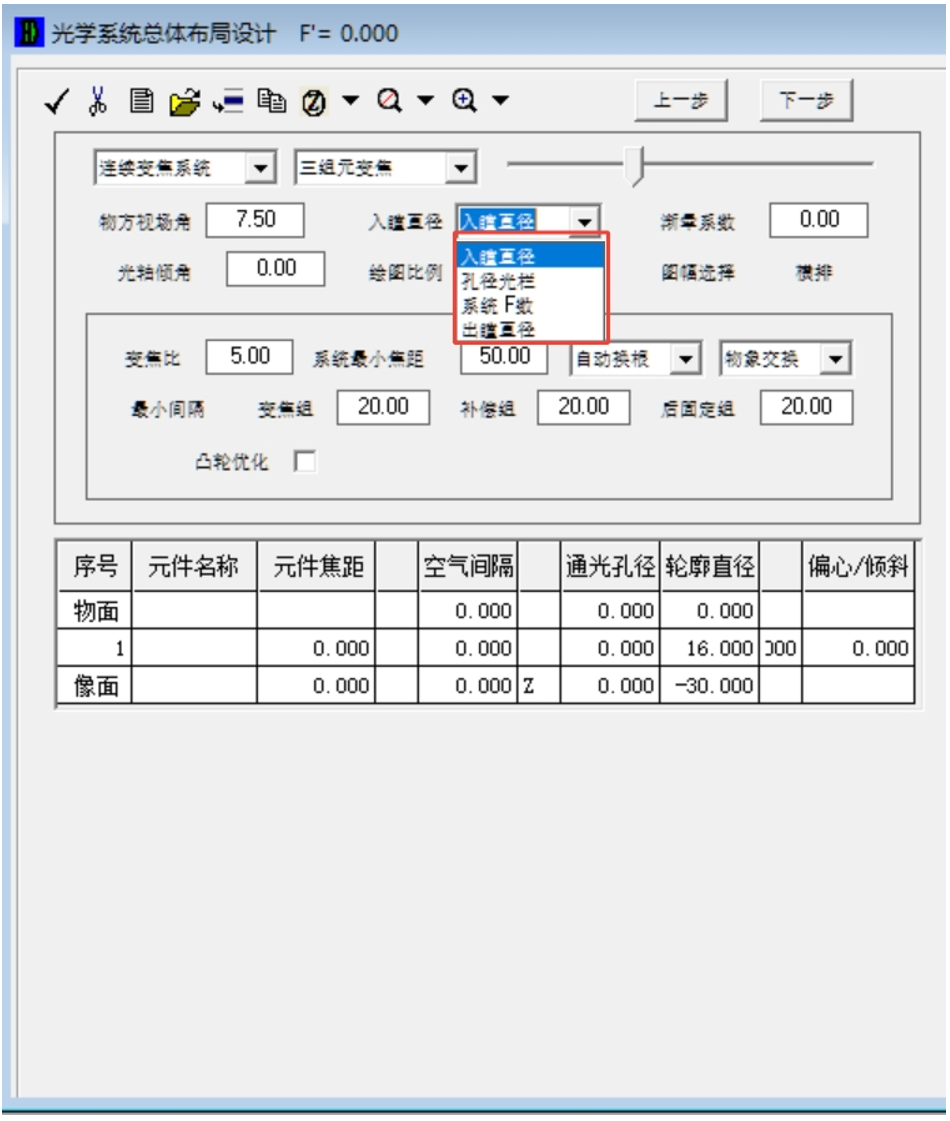

如果需要改變系統孔徑值，和以上操作類似，點擊界面“系統F數”文字，會及時顯示系統孔徑參數的不同形式，比如選擇“入瞳直徑”，界面變化如下，繼續填寫所需數據即可。
圖6.填寫連續變焦系統設計參數（4）

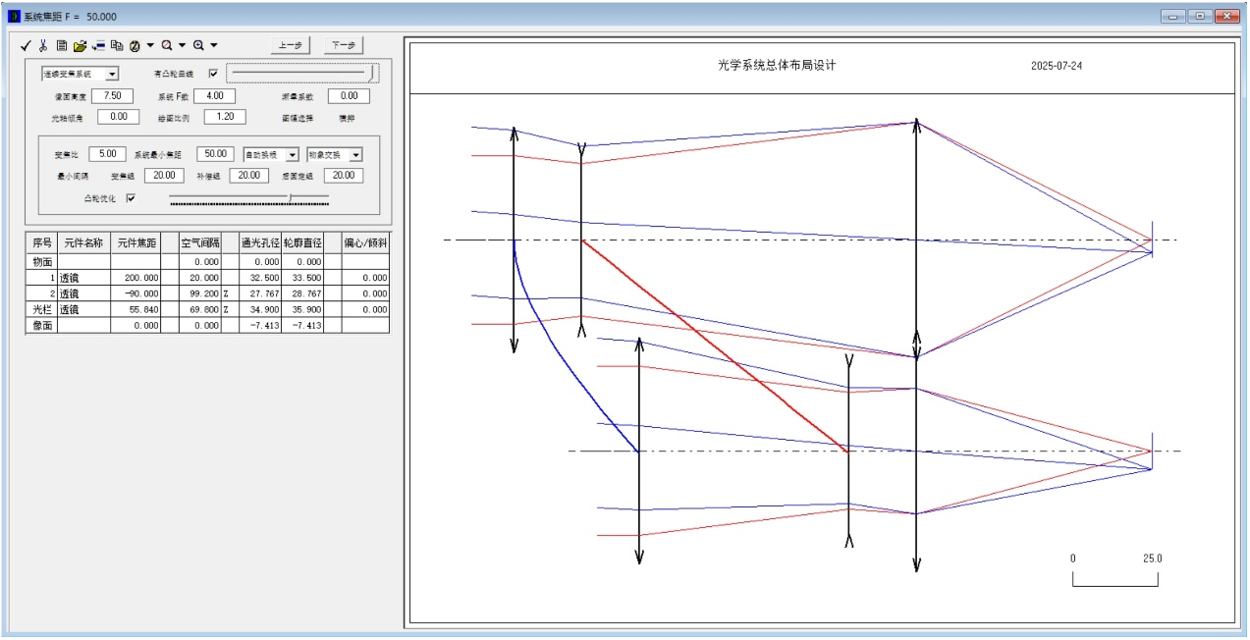

所有數據填寫完畢，選擇工具條內“確定”或“變焦”按鈕，即可有程序自動生成變焦系統所有相關參數并自動顯示變焦系統示意圖，如圖7所示。
圖7.確定連續變焦系統各組分結構數據

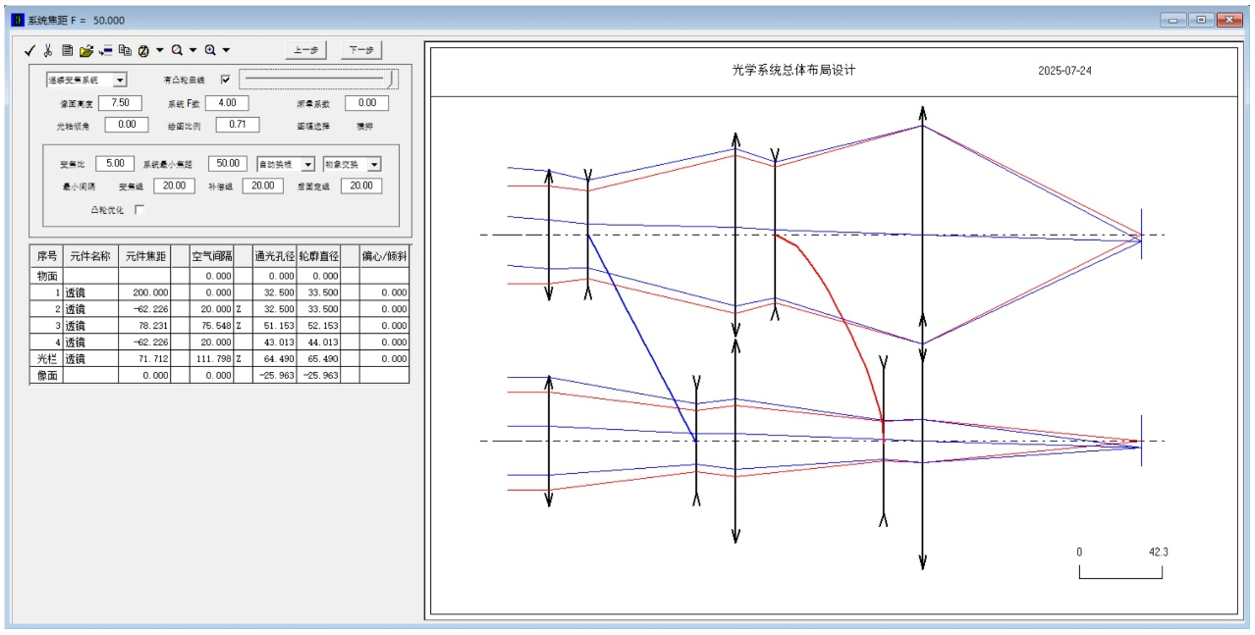

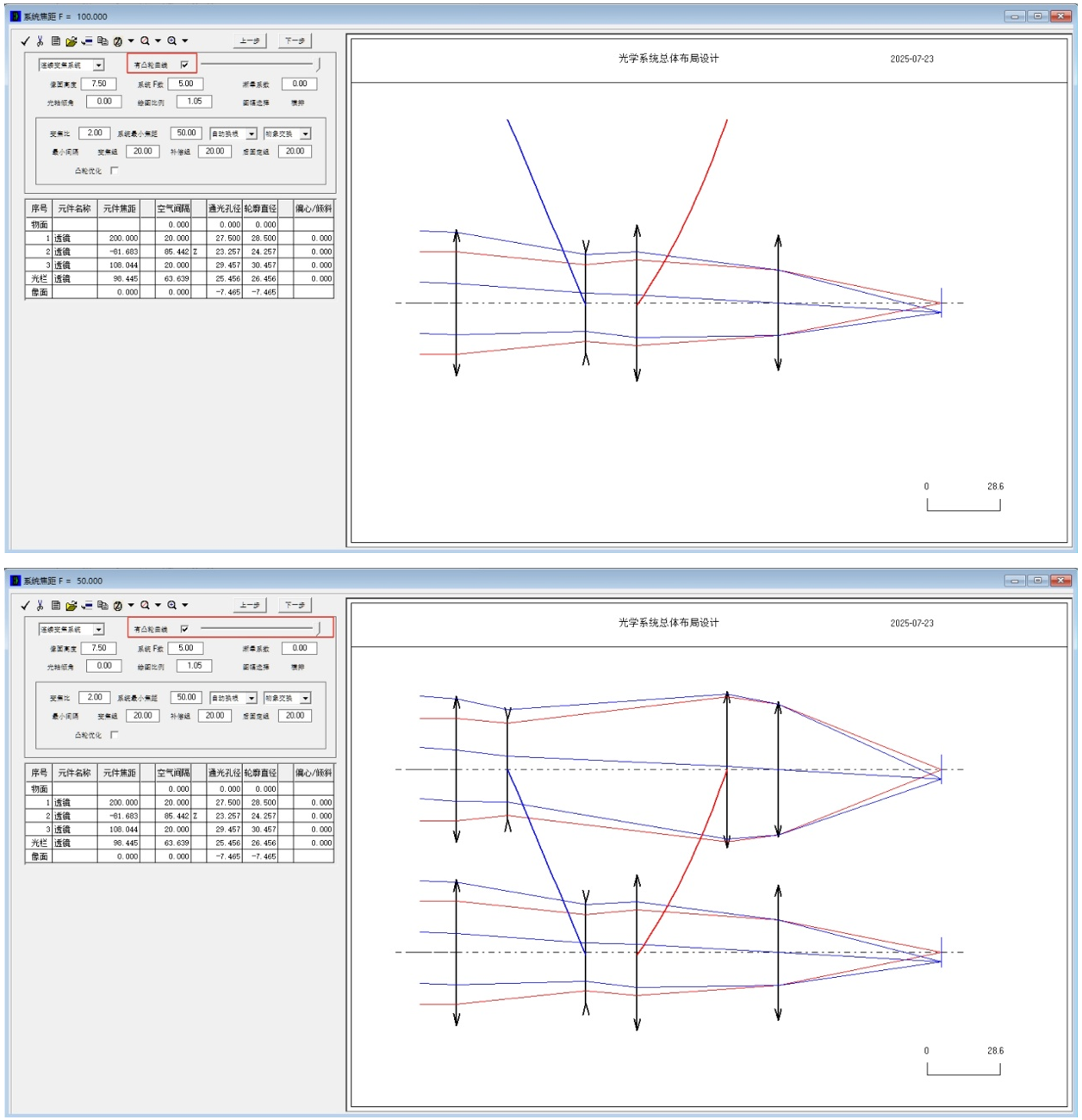

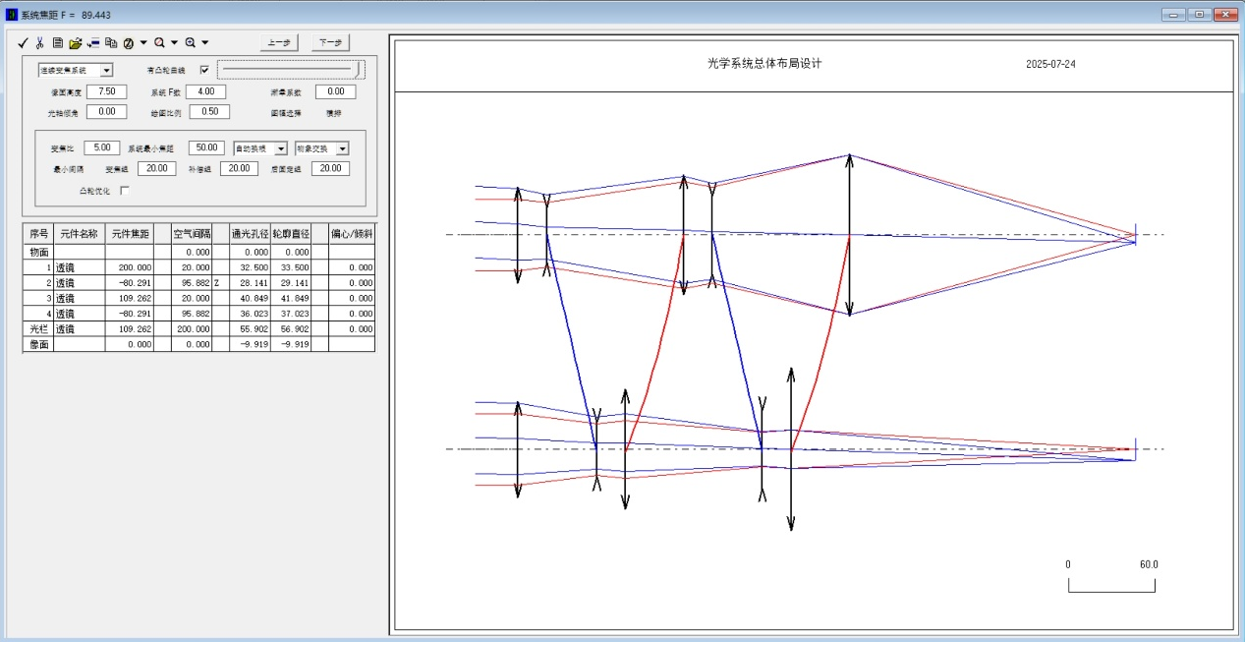

對于目標在無限遠的望遠或照相連續變焦系統的四組元、五組元或二組元系統的近軸光學系統結構的形成與上述類似。如下圖8、圖9和圖10所示。
圖8.四組元連續變焦系統設計
圖9.五組元連續變焦系統設計
圖10.二組元連續變焦系統設計
|
